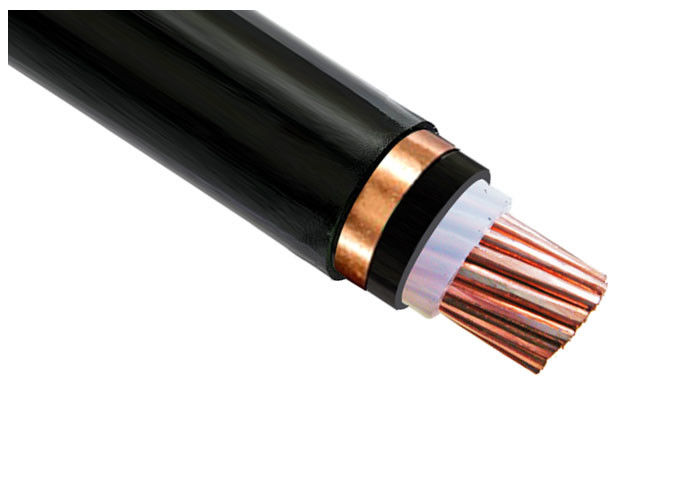

एकल चरण XLPE इन्सुलेशन केबल कॉपर कॉपर टेप शील्ड इलेक्ट्रिक केबल
XLPE कम वोल्टेज से लेकर उच्च उच्च वोल्टेज तक के लिए उपयुक्त है, अन्य इन्सुलेशन सामग्री जैसे कि परमवीर चक्र, एथिलीन प्रोपलीन रबर (ईपीआर) और सिलिकॉन घिसने वाले को छोड़कर। पॉलीइथिलीन को क्रॉस-लिंक करना भी ऊंचे तापमान पर रासायनिक और तेल प्रतिरोध को बढ़ाता है और इसे लो स्मोक जीरो हलोजन सामग्री के रूप में उपयोग करने के लिए उपयुक्त बनाता है।
XLPE इन्सुलेशन और पीवीसी इन्सुलेशन के बीच अंतर क्या है?
XLPE क्रॉस पॉलीथीन सामग्री से जुड़ा हुआ है। पीवीसी पॉलीविनाइल क्लोराइड इन्सुलेशन के लिए खड़ा है।
दोनों के बीच मुख्य अंतर यह है कि XLPE का उपयोग उच्च और निम्न दोनों तनाव अनुप्रयोगों के लिए किया जा सकता है। इसकी संरचना घर्षण, तनाव और अन्य पहनने और आंसू के लिए महान प्रतिरोध प्रदान करती है। पीवीसी इन्सुलेशन अधिक दबाव का सामना नहीं कर सकता है, जिसका अर्थ है कि यह केवल कम तनाव अनुप्रयोगों के लिए उपयुक्त है।
अन्य अंतर:
XLPE इन्सुलेशन पीवीसी इन्सुलेशन की तुलना में अधिक समय तक रहता है
चूंकि XLPE में क्लोराइड नहीं है, इसलिए यह पर्यावरण के अनुकूल है
XLPE इन्सुलेशन उच्च तापमान का सामना कर सकता है
क्रॉस लिंक्ड पॉलीइथिलीन में नमी प्रतिरोध अधिक होता है
भौतिक और विद्युत लक्षण
| नं। X | इन्सुलेशन मोटाई | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| पार सेकंड। | मोटाई | लगभग। | लगभग। | ||||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
| 3 × 50 + 1 × 25 | 1 | 0.9 | 1.8 | 27.7 | 1951 | 173 | 198 |
| 3 × 70 + 1 × 35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
| 3 × 95 + 1 × 50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
| 3 × 120 + 1 × 70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
| 3 × 150 + 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
| 3 × 185 + 1 × 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
| 3 × 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
| 3 × 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11,052 | 599 | 560 |
सुविधाओं का उपयोग:
XLPE / PVC इंसुलेटेड इलेक्ट्रिकल वायर वायर उत्पादों की श्रृंखला को कवर कर रहे हैं, और इसके काम करने का तापमान अलग-अलग इन्सुलेशन सामग्री, मुख्य रूप से 70 और 90 डिग्री तापमान, आदि के अनुसार अलग-अलग है।
कंडक्टर के अनुसार, ठोस कंडक्टर पीवीसी / XL .PE अछूता विद्युत तार सहित, पीवीसी / XL PE अछूता तार, विभिन्न रंगों के साथ लचीले पीवीसी / XLPE अछूता तार।
अपने आकार के अनुसार, विभिन्न रंगों के साथ फ्लैट तार, गोल तार, आदि।
अलग-अलग रंगों के साथ सिंगल कोर वायर, मल्टी-कोर वायर इत्यादि सहित इसकी कोर संख्या के लिए।
लंबे समय तक काम करने के लिए कंडक्टर का उच्चतम अनुमत ऑपरेटिंग तापमान 90oC है। शॉर्ट-सर्किट में (अधिकतम। लॉन्ग-टर्म 5 सेकंड से अधिक नहीं है)। कंडक्टर के लिए उच्चतम तापमान 250 से अधिक नहीं है।
कंडक्टर का डीसी प्रतिरोध GB / T3956-1997 के वजीफे का अनुपालन करता है।
लेटते समय वातावरण का तापमान 0 से कम नहीं होना चाहिए। अन्यथा यह पहले से गरम होना चाहिए। केबल क्षैतिज ड्रॉप सीमा के बिना रखी गई है। उन में। तीन बाहरी केबल के झुकने वाले त्रिज्या को केबल बाहरी व्यास के 12 गुना से अधिक होना चाहिए।
आंशिक निर्वहन परीक्षण: निर्वहन मात्रा केबल के लिए 1.73Uo के तहत 10pC से अधिक नहीं होनी चाहिए।
सिफारिश की पैरामीटर्स
शीघ्र उद्धरण / आपूर्ति के लिए कृपया सुनिश्चित करें कि आपकी पूछताछ और आपके आदेश निम्नलिखित डेटा को सुरक्षित कर रहे हैं:
1 अंतर्राष्ट्रीय या विशेष मानक। (वैकल्पिक रूप से, केबल का सटीक उपयोग।)
2 रेटेड वोल्टेज।
3 तांबे या एल्यूमीनियम कंडक्टर।
4 प्रत्येक कंडक्टर का आकार।
5 इन्सुलेशन सामग्री: पीवीसी XLPE या अन्य।
6 कंडक्टरों की संख्या और पहचान।
7 अन्य आवश्यकताएं।
8 पैकिंग।
9 प्रसव के समय की आवश्यकता।
10 आवश्यक वैधता।
यदि यह सब आपके लिए बहुत अधिक तकनीकी लगता है, तो हमारे साथ संपर्क में क्यों न रहें। हम आपके विशिष्ट अनुप्रयोग के लिए सर्वोत्तम उत्पादों की पहचान करने और आपके पास किसी भी प्रश्न का उत्तर देने में आपकी सहायता करने के लिए तत्पर हैं।
हम कई वर्षों के लिए दायर किए गए एक निर्माण में हैं, हम अपने ग्राहकों को अच्छी गुणवत्ता और कीमत के साथ केबल पेश कर सकते हैं।
हम ईमानदारी से हमारे साथ बातचीत और सहयोग करने के लिए देश और विदेश में ग्राहकों का स्वागत करते हैं !!!
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
