| MOQ: | 1000 मीटर की दूरी पर |
| कीमत: | $0.29/M ~ $120/M |
| standard packaging: | लकड़ी ड्रम |
| Delivery period: | 7 ~ 15 दिन |
| payment method: | टी/टी, एल/सी |
| Supply Capacity: | 20,000 किलोमीटर प्रति महीना |

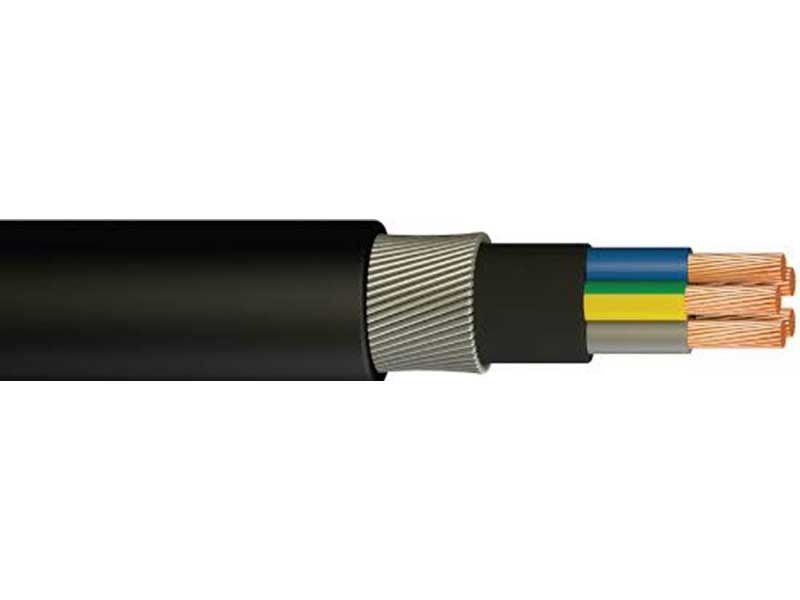

लचीला कॉपर XLPE अछूता पावर केबल 4 करोड़ कम वोल्टेज केबल
एक्सएलपीई, क्रॉस-लिंक किए गए पॉलीइथाइलीन, कार्बनिक पेरोक्साइड की उपस्थिति के कारण थर्मोकैमिकल कार्रवाई द्वारा बनाए गए पॉलीइथिलीन कणों के बीच स्थिर इंटरमोलेक्यूलर बॉन्ड होते हैं।
XLPE में पारंपरिक पॉलीइथिलीन के समान ही विद्युतीय गुण होते हैं और स्थिर अंतः-अणुक बंधों के परिणाम के रूप में, बहुत बेहतर तापीय और यांत्रिक गुण होते हैं। यह XLPE अछूता केबल को 90 ° C के अधिकतम निरंतर कंडक्टर तापमान पर उपयोग करने के लिए प्रदान करता है जबकि पारंपरिक पॉलीथीन अछूता केबलों को 75 ° C पर उपयोग किया जाता है। अधिकतम अधिभार कंडक्टर ऑपरेटिंग तापमान 130 ° C है (आपातकालीन अधिभार तापमान पर संचालन प्रति वर्ष 100 घंटे से अधिक नहीं होगा)। अधिकतम कंडक्टर शॉर्ट-सर्किट तापमान 250 डिग्री सेल्सियस है। यह केबल रेटिंग में एक महत्वपूर्ण लाभ प्रदान करता है और उन देशों या स्थितियों में विशेष महत्व रखता है जहां परिवेश का तापमान अधिक है और व्युत्पन्न कारकों को लागू करना पड़ता है।
भौतिक और विद्युत लक्षण
| नं। X | इन्सुलेशन मोटाई | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| पार सेकंड। | मोटाई | लगभग। | लगभग। | ||||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
| 3 × 50 + 1 × 25 | 1 | 0.9 | 1.8 | 27.7 | 1951 | 173 | 198 |
| 3 × 70 + 1 × 35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
| 3 × 95 + 1 × 50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
| 3 × 120 + 1 × 70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
| 3 × 150 + 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
| 3 × 185 + 1 × 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
| 3 × 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
| 3 × 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11,052 | 599 | 560 |
सुविधाओं का उपयोग:
XLPE / PVC इंसुलेटेड इलेक्ट्रिकल वायर वायर उत्पादों की श्रृंखला को कवर कर रहे हैं, और इसके काम करने का तापमान अलग-अलग इन्सुलेशन सामग्री, मुख्य रूप से 70 और 90 डिग्री तापमान, आदि के अनुसार अलग-अलग है।
कंडक्टर के अनुसार, ठोस कंडक्टर पीवीसी / XL .PE अछूता विद्युत तार सहित, पीवीसी / XL PE अछूता तार, विभिन्न रंगों के साथ लचीले पीवीसी / XLPE अछूता तार।
अपने आकार के अनुसार, विभिन्न रंगों के साथ फ्लैट तार, गोल तार, आदि।
अलग-अलग रंगों के साथ सिंगल कोर वायर, मल्टी-कोर वायर इत्यादि सहित इसकी कोर संख्या के लिए।
लंबे समय तक काम करने के लिए कंडक्टर का उच्चतम अनुमत ऑपरेटिंग तापमान 90oC है। शॉर्ट-सर्किट में (अधिकतम। लॉन्ग-टर्म 5 सेकंड से अधिक नहीं है)। कंडक्टर के लिए उच्चतम तापमान 250 से अधिक नहीं है।
कंडक्टर का डीसी प्रतिरोध GB / T3956-1997 के वजीफे का अनुपालन करता है।
लेटते समय वातावरण का तापमान 0 से कम नहीं होना चाहिए। अन्यथा यह पहले से गरम होना चाहिए। केबल क्षैतिज ड्रॉप सीमा के बिना रखी गई है। उन में। तीन बाहरी केबल के झुकने वाले त्रिज्या को केबल बाहरी व्यास के 12 गुना से अधिक होना चाहिए।
आंशिक निर्वहन परीक्षण: निर्वहन मात्रा केबल के लिए 1.73Uo के तहत 10pC से अधिक नहीं होनी चाहिए।
सिफारिश की पैरामीटर्स
शीघ्र उद्धरण / आपूर्ति के लिए कृपया सुनिश्चित करें कि आपकी पूछताछ और आपके आदेश निम्नलिखित डेटा को सुरक्षित कर रहे हैं:
1 अंतर्राष्ट्रीय या विशेष मानक। (वैकल्पिक रूप से, केबल का सटीक उपयोग।)
2 रेटेड वोल्टेज।
3 तांबे या एल्यूमीनियम कंडक्टर।
4 प्रत्येक कंडक्टर का आकार।
5 इन्सुलेशन सामग्री: पीवीसी XLPE या अन्य।
6 कंडक्टरों की संख्या और पहचान।
7 अन्य आवश्यकताएं।
8 पैकिंग।
9 प्रसव के समय की आवश्यकता।
10 आवश्यक वैधता।
यदि यह सब आपके लिए बहुत अधिक तकनीकी लगता है, तो हमारे साथ संपर्क में क्यों न रहें। हम आपके विशिष्ट अनुप्रयोग के लिए सर्वोत्तम उत्पादों की पहचान करने और आपके पास किसी भी प्रश्न का उत्तर देने में आपकी सहायता करने के लिए तत्पर हैं।
हम कई वर्षों के लिए दायर किए गए एक निर्माण में हैं, हम अपने ग्राहकों को अच्छी गुणवत्ता और कीमत के साथ केबल पेश कर सकते हैं।
हम ईमानदारी से हमारे साथ बातचीत और सहयोग करने के लिए देश और विदेश में ग्राहकों का स्वागत करते हैं !!!
|
|
