| न्यूनतम आदेश मात्रा: | 500 मीटर की दूरी |
| कीमत: | US$0.51 - US$125 / Meter |
| मानक पैकेजिंग: | लकड़ी ड्रम |
| वितरण अवधि: | 10 दिन |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | 21,000 KM प्रति माह |
3 कोर MV XLPE इलेक्ट्रिकल केबल एल्यूमिनियम कंडक्टर शंघाई शीर्ष निर्माता
अनुप्रयोग
ट्रांसफॉर्मर स्टेशनों, स्विचिंग ब्लॉकों, बिजली संयंत्रों और औद्योगिक संयंत्रों में उपयोग किया जाता है। जमीन में, सुविधाओं के अंदर और बाहर, बाहर, केबल नहरों में, पानी में, उन स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्यता तनाव के संपर्क में नहीं आते हैं, के लिए मध्यम वोल्टेज पावर केबल।
मानक
अंतर्राष्ट्रीय: IEC 60502-2, IEC 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेअनुरोध पर BS, DIN और ICEA

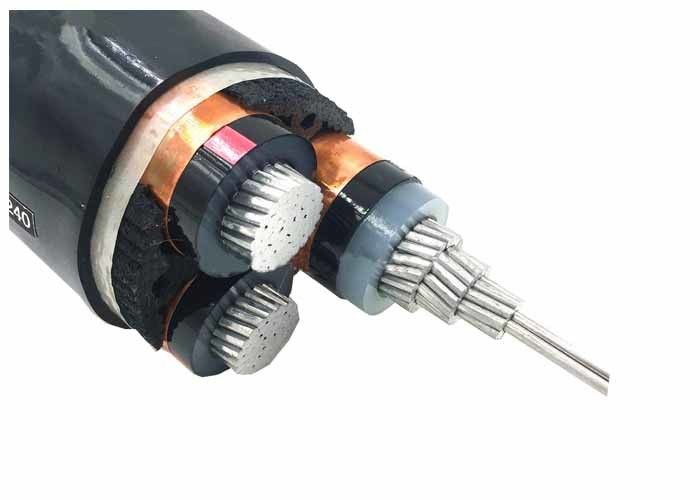

निर्माण
1 ..... फंसे हुए नंगे एल्यूमिनियम
2 ..... अर्ध-प्रवाहकीय सामग्री की आंतरिक परत
3 ..... क्रॉस-लिंक्ड पॉलीइथिलीन का कोर इन्सुलेशन
4 ..... अर्ध-प्रवाहकीय सामग्री की बाहरी परत
5 ..... अर्ध-प्रवाहकीय टेप
6 ..... तांबे के तारों या टेप की स्क्रीन
7 ..... भराव पट्टी, यार्न, या पेपर
8 ..... गैर बुना लपेटन टेप या लौ रिटार्डेंट
9 .... समग्र म्यान: पॉलीविनाइल क्लोराइड (PVC) या FR-PVC, PE, LSOH
तकनीकी डेटा:
|
परीक्षण वोल्टेज |
6 / 10 kV |
[kV] |
21 / 5 मिनट। |
|
|
12 / 20 kV |
[kV] |
42 / 5 मिनट। |
|
|
18 / 30 kV |
[kV] |
63 / 5 मिनट। |
|
तापमान सीमा |
गति में |
|
-20°C से +90°C |
|
|
निश्चित |
|
-20°C से +90°C |
|
ऑपरेटिंग तापमान |
शॉर्ट सर्किट |
°C |
250 |
|
शॉर्ट सर्किट समय |
अधिकतम। |
[sec] |
5 |
|
झुकने का त्रिज्या |
न्यूनतम। |
x व्यास |
15 |
|
ज्वलनशीलता |
मानक |
|
EN 50265-2-1 |
*) पैकिंग: CUT = ड्रम या रील पर विभिन्न लंबाई में केबल, आवश्यक लंबाई पर संभव कटिंग
MV(6 से 35kv) पावर केबल विवरण
YJ: XLPE इन्सुलेशन
V: PVC म्यान
32: स्टील वायर आर्मरिंग—3 कोर
22: स्टील टेप आर्मरिंग—3 कोर
72: एल्यूमिनियम वायर आर्मरिंग—1 कोर
62: स्टेनलेस स्टील टेप आर्मरिंग—1 कोर
ZR: लौ प्रतिरोधी
|
MV(11kv 15kv 33kv) पावर केबल |
||
|
मॉडल और विवरण Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
कोर की संख्या |
कंडक्टर क्रॉस-सेक्शन क्षेत्र(mm2) |
|
xlpe इन्सुलेशन |
1 कोर 3 कोर |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
|
Cu कोर |
||
|
YJV, N2XSY; PVC म्यान पावर केबल |
||
|
YJV22; स्टील टेप बख्तरबंद, PVC म्यान पावर केबल |
||
|
YJV32, YJV42; स्टील वायर बख्तरबंद, PVC म्यान पावर केबल |
||
|
Al कोर |
||
|
YJLV, NA2XSY; PVC म्यान पावर केबल |
||
|
YJLV22; स्टील टेप बख्तरबंद, PVC म्यान पावर केबल |
||
|
YJLV32, YJLV42; स्टील वायर बख्तरबंद, PVC म्यान पावर केबल |
||
यह उत्पाद AC रेटेड वोल्टेज (U0/U) 3.6/6kV-26/36kV सिस्टम के साथ बिजली संचरण और वितरण लाइन पर लागू होता है। इसे हवा (केबल ब्रिज फ्रेम, इनडोर दीवार समर्थन, और ट्रे) और मिट्टी (प्रत्यक्ष दफन, केबल ट्रेंच, पाइप आदि) में क्रमशः सुरक्षा परत संरचना के अंतर के अनुसार रूट किया जाता है।
प्रमाणपत्र
ISO,CE, KEMA ,IEC, RoHS, CCC, P3C और अनुरोध पर कई अन्य
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा संरक्षित होते हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है। अच्छी तरह से पैक किए गए केबल ड्रम को समुद्री बंदरगाह पर भेजने के बाद, उन्हें 20 FT कंटेनर या 40 FT कंटेनर में लोड किया जाता है। सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके कि समुद्री माल ढुलाई के दौरान कोई हलचल न हो। कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या क्लाइंट की आवश्यकता के अनुसार चुना जाता है।
सेवाएं
* हम चीन में इलेक्ट्रिक वायर और पावर केबल के सबसे बड़े निर्माण में से एक हैं और 20 से अधिक वर्षों का उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं। केबल का आकार और सामग्री अनुकूलित हैं। आपका अपना लोगो और अपना डिज़ाइन स्वागत योग्य है। हम आपकी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* अधिक उत्पादों की जानकारी के लिए कृपया हमें पूछताछ भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
