| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | GOST/CE/IEC/KEMA |

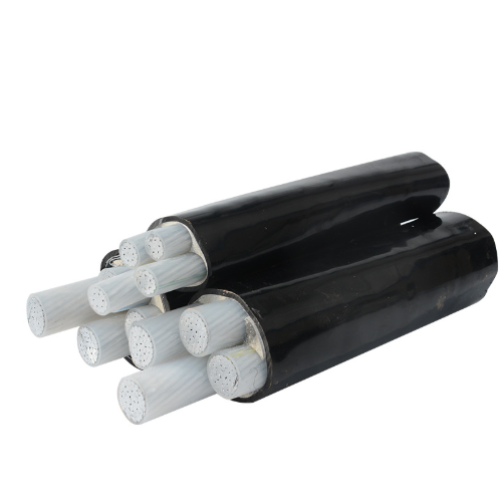

बख्तरबंद विद्युत केबल 33KV 3 कोर 185mm2 AL / XLPE / पीवीसी स्याही मुद्रण
आवेदन: एक्सएलपीई अछूता केबल का उपयोग 6/10 केवी नामित वोल्टेज पर बिजली वितरण और संचरण लाइन के रूप में किया जाता है।
निर्माण:
| कंडक्टर | एल्युमिनियम कंडक्टर IEC 60228, वर्ग 2 के अनुसार |
| गोलाकार या आकार का कंडक्टर | |
| इन्सुलेशन | एक्सएलपीई (क्रॉस-लिंक्ड पॉलीइथिलीन) 90°C पर नामित,कई रंग वैकल्पिक |
| धातु स्क्रीन वैकल्पिक | तांबे के टेप या तांबे के तारों का बुनाई वैकल्पिक |
| शीट | पीवीसी या एफआर-पीवीसी प्रकार ST2 से IEC 60502, काला या लाल या अनुकूलन |
आदेश देने की सलाह
नामित वोल्टेज
अनुप्रयोग मानक: आईईसी/बीएस/यूएल/जीबी
कोरों की संख्या
कंडक्टर का आकार और निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या बिना बख्तरबंद। यदि बख्तरबंद, बख्तरबंद प्रकार और सामग्री
घूंघट की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
तकनीकी डेटाःनामित वोल्टेज:6/10kV निम्न वोल्टेज
अधिकतम कंडक्टर तापमानः सामान्य (90°C), आपातकालीन (130°C) या शॉर्ट सर्किट स्थितियों में 5 सेकंड (250°C) से अधिक नहीं।
न्यूनतम परिवेश तापमान 0 oC, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में है
न्यूनतम झुकने त्रिज्याः कवच के बिना एकल कोर के लिए 20x केबल O.D.
कवच के बिना बहु कोर के लिए 15 x केबल ओ.डी.
कवच के साथ एकल कोर के लिए 15 x केबल ओ.डी.
कवच के साथ बहु कोर के लिए 12 x केबल ओ.डी.
मानक:अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228, (आईईसी 60332-3 केवल एफआर प्रकार के लिए)
चीन: GB/T 12706, (केवल FR प्रकार के लिए GB/T 18380-3)
अन्य मानक जैसे बीएस, डीआईएन, वीडीई और आईसीईए अनुरोध पर
तकनीकी पैरामीटर:
| कंडक्टर का क्रॉस सेक्शन | इन्सुलेशन मोटाई | शीट की मोटाई | लगभग. ओवरडोज. | लगभग वजन | कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मिमी | मिमी | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 1×35 | 3.4 | 1.8 | 22 | 502 | 0.868 | 21 | 180 | 195 |
| 1×50 | 3.4 | 1.9 | 23 | 575 | 0.641 | 21 | 215 | 230 |
| 1×70 | 3.4 | 1.9 | 24 | 664 | 0.443 | 21 | 265 | 285 |
| 1×95 | 3.4 | 2.0 | 26 | 790 | 0.320 | 21 | 325 | 345 |
| 1×120 | 3.4 | 2.0 | 28 | 916 | 0.253 | 21 | 375 | 395 |
| 1×150 | 3.4 | 2.1 | 30 | 1038 | 0.206 | 21 | 425 | 445 |
| 1×185 | 3.4 | 2.1 | 31 | 1190 | 0.164 | 21 | 490 | 500 |
| 1×240 | 3.4 | 2.2 | 34 | 1423 | 0.125 | 21 | 580 | 590 |
| 1×300 | 3.4 | 2.4 | 36 | 1650 | 0.100 | 21 | 665 | 670 |
| 1×400 | 3.4 | 2.4 | 39 | 2027 | 0.0778 | 21 | 785 | 780 |
| 1×500 | 3.4 | 2.5 | 42 | 2384 | 0.0600 | 21 | 910 | 895 |
| 1×630 | 3.4 | 2.5 | 48 | 3046 | 0.0469 | 21 | 1060 | 1016 |
| 1×800 | 3.4 | 2.7 | 52 | 3575 | 0.0367 | 21 | 1230 | 1160 |
| 1×1000 | 3.4 | 2.9 | 57 | 4300 | 0.0291 | 21 | 1410 | 1300 |
| 1×1200 | 3.4 | 3.0 | 61 | 4986 | 0.0247 | 21 | 1540 | 1410 |
| 3×25 | 3.4 | 2.8 | 42 | 1430 | 1.20 | 21 | 110 | 110 |
| 3×35 | 3.4 | 2.9 | 44 | 1640 | 0.868 | 21 | 130 | 130 |
| 3×50 | 3.4 | 2.9 | 46 | 1881 | 0.641 | 21 | 160 | 155 |
| 3×70 | 3.4 | 2.9 | 50 | 2205 | 0.443 | 21 | 195 | 155 |
| 3×95 | 3.4 | 3.3 | 54 | 2653 | 0.320 | 21 | 235 | 190 |
| 3×120 | 3.4 | 3.3 | 58 | 3087 | 0.253 | 21 | 275 | 225 |
| 3×150 | 3.4 | 3.6 | 62 | 3518 | 0.206 | 21 | 310 | 225 |
| 3×185 | 3.4 | 3.6 | 65 | 3877 | 0.164 | 21 | 355 | 325 |
| 3×240 | 3.4 | 3.6 | 71 | 4753 | 0.125 | 21 | 415 | 380 |
| 3×300 | 3.4 | 3.8 | 75 | 5577 | 0.1005 | 21 | 475 | 430 |
| 3×400 | 3.4 | 3.9 | 84 | 7547 | 0.0778 | 21 | 555 | 484 |
पैकिंग और शिपिंग:हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान कर सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
सेवा के बाद की प्रतिबद्धता
शंघाई शेनहुआ केबल (ग्रुप) में शेनहुआ सिद्धांत है "सर्वश्रेष्ठ उद्यम के लिए प्रयास करें, सर्वोत्तम उत्पाद का उत्पादन करें, सर्वोत्तम सेवा प्रदान करें, सर्वश्रेष्ठ ब्रांड स्थापित करें",गुणवत्ता की नीति पर जोर देता है, उच्च गुणवत्ता और माल के शून्य दोष को प्राप्त करने के लिए प्रयास करता है। इसलिए, हर ग्राहक पूरी तरह से Shenghua केबल की उच्च गुणवत्ता और निर्दोष सेवा से लाभ उठा सकते हैं। इस बीच,हम Shenghua आत्मा का पालन "सबसे अच्छा करो"आपसी जीत", हर ग्राहक के साथ दीर्घकालिक और स्थिर संबंध स्थापित करना चाहते हैं। इस प्रकार हम गारंटी देते हैं किः
1ग्राहक ईश्वर है हम हर ग्राहक, हर सहयोग को दिल से संजोएंगे।
2निःशुल्क पूर्व-बिक्री सेवा हम प्रत्येक ग्राहक के लिए सर्वोत्तम प्रस्ताव प्रदान करेंगे।
3. अच्छी बिक्री सेवा. हम निः शुल्क सापेक्ष उत्पाद संचालन, रखरखाव युक्तियाँ और स्थापना कमीशनिंग तकनीकी सलाहकार सेवा प्रदान करेंगे जब ग्राहकों के साथ सहयोग संबंध स्थापित करते हैं।
4. विचारशील बिक्री के बाद सेवा. हमारे उत्पाद पीआईसीसी (चीन के पीपुल्स इंश्योरेंस कंपनी) द्वारा गारंटीकृत हैं.हम स्थापना के बाद 12 महीने के भीतर निः शुल्क रखरखाव और डिबगिंग प्रदान करेंगे (गलत उपयोग के अलावा).
5हम शंघाई में 24 घंटे के भीतर आपकी समस्याओं को हल करने की गारंटी देते हैं, अन्य जिले के लिए 72 घंटे।
6. 24 घंटे हॉटलाइन टेलीफोन सेवा. हम पेशेवर व्यक्ति नियुक्त करेंगे समय पर आपके प्रश्न का उत्तर दें.
हम हमेशा दृढ़ता से मानते हैं कि "गुणवत्ता जीवन रेखा है, सेवा लायस पासर है", जो हमें और अधिक करीब और तंग बना देगा!
शंघाई शेंगहुआ केबल (ग्रुप) कं, लिमिटेड
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: उद्धरण प्राप्त करने में कितना समय लगता है?
एकः अधिकांश उद्धरण 24 घंटे के भीतर लौटाए जाते हैं, हालांकि, यदि यह एक विशेष निर्माण के लिए है, तो इसमें अधिक दिन लग सकते हैं।
प्रश्न: आपके उत्पादों की कौन सी गारंटी है?
A: SHAN केबल गारंटी देता है कि हमारे सभी उत्पाद, तार केबल, और अधिक दोष से मुक्त हैं। हम किसी भी उत्पाद को वापस ले लेंगे जो दोनों पक्षों द्वारा सहमत गुणवत्ता को पूरा नहीं करता है।विशिष्ट शर्तें इस प्रकार हैं :
1हम गारंटी देते हैं कि हम अनुबंध में निर्दिष्ट वारंटी अवधि की आवश्यकताओं का अनुपालन करेंगे,कि स्वायत्त वितरण नेटवर्क के केबल और तार की खरीद के लिए खरीद आदेश के तहत आपूर्ति किए गए सामान
2. हम इस विनिर्देश के अनुसार निर्मित किया जाएगा और माल नवीनतम या वर्तमान मॉडल के नए, अप्रयुक्त हो जाएगा. एक बार हम चुना जाता है,हम अनुबंध की आवश्यकताओं के अनुसार सख्ती से माल की आपूर्ति करेंगे.
3. वारंटी बारह (12) महीनों के लिए वैध रहेगी, जब से सामान, या उसके किसी भाग को मामले के अनुसार, एससीसी में इंगित अंतिम गंतव्य पर वितरित और स्वीकार किया गया है,या उत्पत्ति देश में बंदरगाह या लोड करने की जगह से शिपमेंट की तारीख के बाद अठारह (18) महीनों के लिए, जो भी अवधि पहले समाप्त होती है।
4वारंटी अवधि के दौरान खरीदार सीधे निर्माता को लिखित रूप में या एजेंट द्वारा घोषणा कर सकता है यदि माल की गुणवत्ता में कोई समस्या है।निर्माता उचित समय में मरम्मत या प्रतिस्थापन करेगा, और इससे संबंधित सभी व्यय वहन करेगा।
प्रश्न: क्या आप तार और केबल के अलावा अन्य उत्पाद भी बेचते हैं?
एकः तार और केबल हमारी ताकत है, हालांकि, हम कनेक्टर, केबल असेंबली और केबल उपकरण भी बेचते हैं। हमारे उत्पाद दुनिया भर के कई बाजारों की सेवा करते हैं।
