एक्स एल पी ई केबल अछूता रहता
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | KEMA/CE/ISO/TUV |

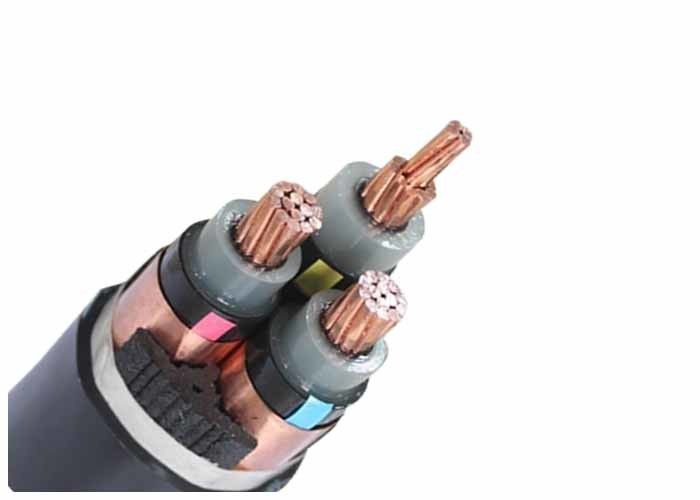

IEC60502-2 मानक 3X185MM2 पावर इलेक्ट्रिकल केबल 11kV 33kV
आवेदन
मीडिया वोल्टेज XLPE इंसुलेटेड पावर केबल का उपयोग 35kV या उससे कम के पावर ट्रांसमिशन और वितरण सिस्टम में बिजली संचारित और वितरित करने के लिए किया जाता है। यह आमतौर पर बिजली, निर्माण, खानों, धातुकर्म, पेट्रोकेमिकल उद्योग और संचार सहित क्षेत्रों में तेल में डूबे हुए पेपर इंसुलेटेड पावर केबल के पूर्ण प्रतिस्थापन के लिए लागू किया जाता है।
संपत्ति
1. लंबे समय तक काम करने के लिए कंडक्टर का उच्चतम अनुमत ऑपरेटिंग तापमान 90 डिग्री है।
2. शॉर्ट सर्किट में (अधिकतम दीर्घकालिक अवधि 5 सेकंड से अधिक नहीं है)। कंडक्टर के लिए उच्चतम तापमान 250 डिग्री से अधिक नहीं है।
3. केबल को क्षैतिज ड्रॉप सीमा के बिना बिछाया गया है। बिछाते समय पर्यावरण का तापमान 0 से कम नहीं होना चाहिए। अन्यथा इसे पहले से गरम कर लेना चाहिए.
4.उत्कृष्ट विद्युत प्रदर्शन, रासायनिक संक्षारण का प्रतिरोध।
5. बिछाए जाने पर वे उचित कर्षण सहन कर सकते हैं।
निर्माण
| कंडक्टर | आईईसी 60228 के अनुसार कॉम्पैक्ट स्ट्रैंडेड कॉपर कंडक्टर, क्लास 2 |
| आईईसी 60228 के अनुसार गोलाकार ठोस कॉपर कंडक्टर, कक्षा 1 | |
| लचीले स्ट्रैंडेड कॉपर कंडक्टर, आईईसी 60228 के अनुसार कक्षा 5 | |
| कंडक्टर स्क्रीन | सेमीकंडक्टर |
| इन्सुलेशन | एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) |
| इन्सुलेशन स्क्रीन | सेमीकंडक्टर |
| धात्विक ढाल | कॉपर टेप स्क्रीन या कॉपर तार और कॉपर टेप शील्ड |
| भरनेवाला | भराव पट्टी |
| रैपिंग टेप | गैर बुना रैपिंग टेप या एलएसओएच रैपिंग टेप |
| आंतरिक आवरण | एक्सट्रूडेड पीवीसी, या एलएसओएच |
| कवच | स्टील टेप कवच |
| समग्र म्यान | पीवीसी, एफआर-पीवीसी, पीई या एलएसओएच |
विशेष विवरण
| एमवी (6 से 35 केवी) पावर केबल | |||
| मॉडल और विवरण यूओ/यू(उम)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)केवी | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन क्षेत्र (मिमी2) | |
| एक्सएलपीई इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी | |
| Cu कोर | अल कोर | ||
| YJV, N2XSY;PVC शीथेड पावर केबल | YJLV, NA2XSY; पीवीसी शीटेड पावर केबल | ||
| YJV22; स्टील टेप बख्तरबंद, पीवीसी शीटहेड पावर केबल | YJLV22; स्टील टेप बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| YJV32,YJV42;स्टील वायर बख्तरबंद, पीवीसी शीथेड पावर केबल | YJLV32,YJLV42;स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
| पीवीसी इन्सुलेशन | |||
| Cu कोर | अल कोर | ||
| वीवी (वीवाई); पीवीसी (पीई) शीथेड पावर केबल | वीएलवी (वीएलवाई); पीवीसी (पीई) शीथेड पावर केबल | ||
| वीवी22(वीवी23);स्टील टेप बख्तरबंद, पीवीसी(पीई)शीटेड पावर केबल | वीएलवी22(वीएलवी23);स्टील टेप बख्तरबंद, पीवीसी(पीई) शीथेड पावर केबल | ||
| वीवी32(वीवी33),वीवी42(वीवी43);स्टील तार बख्तरबंद, पीवीसी(पीई) शीथेड पावर केबल | वीएलवी32(वीएलवी33),वीएलवी42(वीएलवी43);स्टील तार बख्तरबंद, पीवीसी(पीई) शीथेड पावर केबल | ||
तकनीकी डाटा
| परीक्षण वोल्टेज | 6 / 10 के.वी | [केवी] | 21/5 मिनट. |
| 12/20 के.वी | [केवी] | 42/5 मिनट. | |
| 18 / 30 के.वी | [केवी] | 63/5 मिनट. | |
| तापमान की रेंज | गति में | -20°C से +90°C तक | |
| तय | -20°C से +90°C तक | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम. | [सेकंड] | 5 |
| झुकने की त्रिज्या | मि. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 50265-2-1 |
| नाम. कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नं./दीया. कंडक्टर का | इन्सुलेशन मोटाई | भीतरी आवरण की मोटाई | स्टील टेप की मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो | लगभग। वज़न | अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किग्रा/किमी | Ω/किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में(ए) |
| 3×35 | 7/2.52 | 5.5 | 1.8 | 2 × 0.5 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3×50 | 10/2.52 | 5.5 | 1.8 | 2 × 0.5 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3×70 | 14/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3×95 | 19/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3×120 | 24/2.52 | 5.5 | 2.0 | 2 × 0.5 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3×150 | 30/2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3×185 | 37/2.52 | 5.5 | 2.2 | 2 × 0.5 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3×240 | 48/2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3×300 | 61/2.52 | 5.5 | 2.2 | 2 × 0.8 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3×400 | 61/2.97 | 5.5 | 2.3 | 2 × 0.8 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
