| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | KEMA/CE/ISO/TUV/GOST |

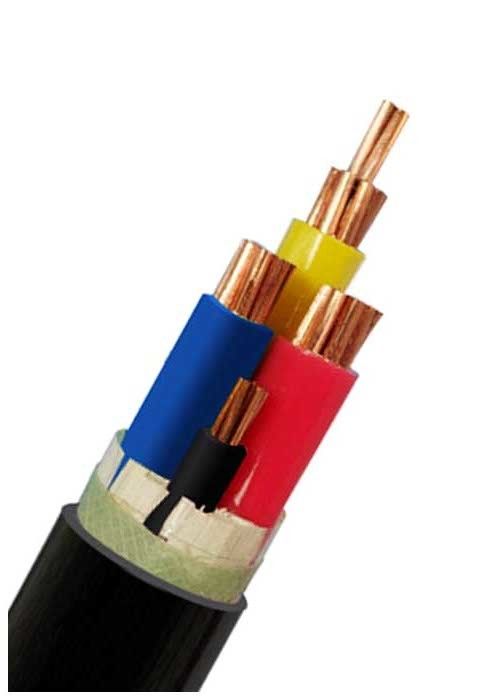

तीन चरण कोर तांबा कंडक्टर गैर बख्तरबंद 600/1000V 3x10mm2 XLPE अछूता पावर केबल
विवरण:
0.6/1kv XLPE अछूता इलेक्ट्रिक पावर केबल
CU/XLPE/PVC, आईईसी 60502
आईईसी 60502, आईईसी 60228, जीबी/टी 12706.1-2008.
सीई, सीसीसी, केईएमए, आईएसओ, वीडीई
निर्माण
कंडक्टर: कॉम्पैक्ट स्ट्रैन्डेड कॉपर कंडक्टर, IEC 60228 के अनुसार Cl.2
इन्सुलेशनः एक्सएलपीई (क्रॉस-लिंक्ड पॉलीएथिलीन) 90 °C पर नामित
शीटः पीवीसी प्रकार ST2आईईसी 60502 के अनुसार, काला
आवेदन
इनडोर और आउटडोर बिछाने के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बलों को नहीं। चुंबकीय नलिकाओं में एकल कोर केबल बिछाने की अनुमति नहीं है।
मानक
अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228
चीन: GB/T 12706.1-2008
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः 0.6/1kV
कंडक्टर तापमानः सामान्य (90°C), शॉर्ट सर्किट 5 सेकंड से अधिक नहीं (160°C जब अनुभाग क्षेत्र 300 मिमी से कम हो)2, 140°C जब अनुभाग क्षेत्र 300 मिमी से अधिक हो2)
न्यूनतम परिवेश तापमानःयदि परिवेश का तापमान 0°C से कम हो तो केबल को पूर्व गरम किया जाना चाहिए
मोड़ त्रिज्याः एकल कोर केबल 20 ((d+D) ± 5%
मल्टी-कोर केबल 15 ((d+D) ± 5%
प्रमाणपत्र
CE, RoHS, CCC, KEMA और अधिक अन्य अनुरोध पर
पैकिंगः
तकनीकी विनिर्देश:
| कंडक्टर का क्रॉस सेक्शन | कंडक्टर के तारों का संख्या/दिनांक | इन्सुलेशन मोटाई | शीट की मोटाई | लगभग. ओवरडोज. |
अनुमानित वजन |
कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | निचली सीमा (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | सीधे मिट्टी में |
| 3 × 15 | 1/1.38 | 0.7 | 1.4 | 10.0 | 145 | 12.1 | 3.5 | 20 | 27 |
| 3 × 25 | 1/1.78 | 0.7 | 1.8 | 11.0 | 185 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 | 1/2.25 | 0.7 | 1.8 | 12.0 | 250 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 1/2.76 | 0.7 | 1.8 | 13.0 | 320 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7/138 | 0.7 | 1.8 | 16.0 | 450 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7/178 | 0.7 | 1.8 | 18.0 | 640 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7/2.14 | 0.9 | 1.8 | 21.0 | 940 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 | 7/2.52 | 0.9 | 1.8 | 23.0 | 1260 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 10/2.52 | 1.0 | 1.8 | 23.0 | 1670 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 14/252 | 1.1 | 1.8 | 26.0 | 2280 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 19/2.52 | 1.1 | 1.9 | 30.0 | 3020 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 24 / 2.52 | 1.2 | 2.0 | 32.0 | 3790 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 30/252 | 1.4 | 2.2 | 37.0 | 4750 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 37/2.52 | 1.6 | 2.3 | 41.0 | 5654 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48/2.52 | 1.7 | 2.4 | 46.0 | 7243 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61/2।52 | 1.8 | 2.6 | 51.0 | 9465 | 0.0601 | 3.5 | 505 | 515 |
| 3 × 400 | 61/2।97 | 2.0 | 3.0 | 64.0 | 12066 | 0.0470 | 3.5 | 570 | 575 |
