एक्स एल पी ई केबल अछूता रहता
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | KEMA/CE/ISO/TUV/RoSH |

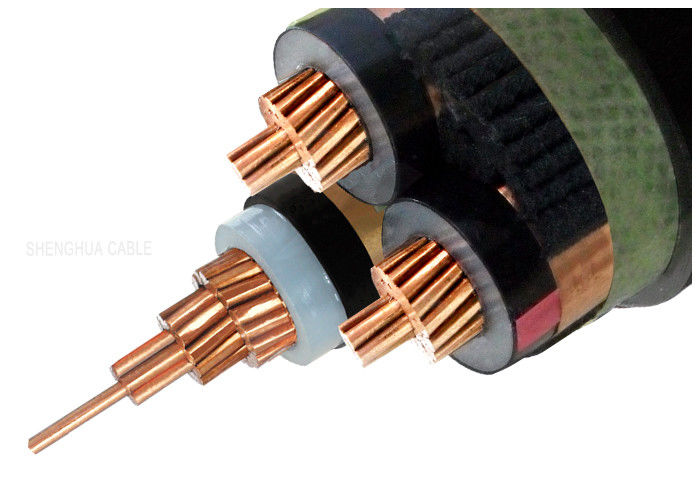

19/33KV थ्री-कोर स्क्रीनेड हाई वोल्टेज XLPE इंसुलेटेड पावर केबल 3x300SQMM
निर्माण
सीयू/एक्सएलपीई/एसटीए/पीवीसी बख्तरबंद विद्युत केबल
- आईईसी 60228 के अनुसार गोल नंगे एल्यूमीनियम कोर फंसे हुए
- आंतरिक अर्ध-प्रवाहकीय परत
- कोर इन्सुलेशन एक्सएलपीई
- एचडी 308 एस2 के अनुसार रंग कोड
- बाहरी अर्ध-प्रवाहकीय परत
- अर्ध-प्रवाहकीय टेप
- कॉपर टेप स्क्रीन
- भराव
-पीवीसी भीतरी म्यान
- गैल्वनाइज्ड स्टील टेप कवच (एसटीए)
- पीवीसी बाहरी आवरण (लाल या काला)
कोड नाम:
वाईजे: एक्सएलपीई इन्सुलेशन
एल: एल्यूमिनियम कंडक्टर
वी: पीवीसी म्यान
32:स्टील तार कवच-3 कोर
22:स्टील टेप आर्मोरिंग-3 कोर
72: एल्यूमिनियम तार कवच-1 कोर
62: स्टेनलेस स्टील टेप आर्मोरिंग-1 कोर
ZR: ज्वाला प्रतिरोधी
आवेदन
35kV और उससे कम वोल्टेज वाले विद्युत पारेषण और वितरण लाइन के लिए उपयोग किया जाता है।
जमीन में, भीतर और बाहर सुविधाओं में, बाहरी, केबल नहरों में, पानी में, ऐसी स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्य तनाव के संपर्क में नहीं आते हैं, स्थिर अनुप्रयोग के लिए उच्च और मध्यम वोल्टेज पावर केबल।
| एमवी(11केवी 15केवी 33केवी) पावर केबल | ||
| मॉडल और विवरण यूओ/यू(उम)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)केवी | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन क्षेत्र (मिमी2) |
| एक्सएलपीई इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| Cu कोर | ||
| YJV, N2XSY;PVC शीथेड पावर केबल | ||
| YJV22; स्टील टेप बख्तरबंद, पीवीसी शीटहेड पावर केबल | ||
| YJV32,YJV42;स्टील वायर बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| अल कोर | ||
| YJLV, NA2XSY; पीवीसी शीटेड पावर केबल | ||
| YJLV22; स्टील टेप बख्तरबंद, पीवीसी शीथेड पावर केबल | ||
| YJLV32,YJLV42;स्टील वायर आर्मर्ड, पीवीसी शीथेड पावर केबल | ||
मानक
अंतर्राष्ट्रीय: आईईसी 60502, आईईसी 60228
चीन: जीबी/टी 12706
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन और आईसीईए
तकनीकी डाटा:
अधिकतम कंडक्टर तापमान: सामान्य से कम (90हेसी), आपातकाल (130हेसी) या शॉर्ट सर्किट 5 एस (250 ℃) से अधिक की स्थिति नहीं।
न्यूनतम. परिवेश तापमान. 0हेसी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में हो
न्यूनतम. झुकने की त्रिज्या: सिंगल कोर के लिए 15 x केबल ओडी
मल्टी कोर के लिए 12 x केबल OD
| परीक्षण वोल्टेज | 6 / 10 के.वी | [केवी] | 21/5 मिनट. |
| 12/20 के.वी | [केवी] | 42/5 मिनट. | |
| 18 / 30 के.वी | [केवी] | 63/5 मिनट. | |
| तापमान की रेंज | गति में | -5°C से +70°C तक | |
| तय | -20°C से +70°C तक | ||
| परिचालन तापमान | शार्ट सर्किट | डिग्री सेल्सियस | 250 |
| शॉर्ट सर्किट का समय | अधिकतम. | [सेकंड] | 5 |
| झुकने की त्रिज्या | मि. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 60332-1-2 |
| नाम. कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नं./दीया. कंडक्टर का | इन्सुलेशन मोटाई | भीतरी आवरण की मोटाई | दीया. कवच तार का | म्यान की मोटाई | लगभग। आयुध डिपो |
लगभग। वज़न |
अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किग्रा/किमी | Ω/किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में(ए) |
| 3×50 | 10/2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3×70 | 14/2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3×95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3×120 | 24/2.52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3×150 | 30/2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3×185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3×240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3×300 | 61/2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3×400 | 61/2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
