एक्स एल पी ई केबल अछूता रहता
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | KEMA/CE/ISO/TUV |

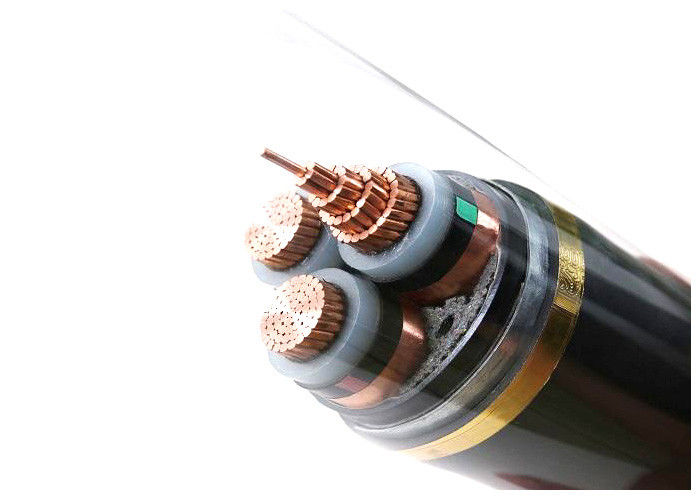

XLPE अछूता 3.6kV/6kV IEC60502-2 STA MV विद्युत शक्ति केबल
आवेदन
शफ्ट, पानी और मिट्टी पर लागू करें, जो अधिक सकारात्मक दबाव को सहन करने में सक्षम हो।मध्यम वोल्टेज XLPE 35kV या उससे कम के पावर ट्रांसमिशन और वितरण प्रणाली में बिजली प्रसारित करने और वितरित करने के लिए उपयोग किया जाता हैयह आम तौर पर बिजली, निर्माण, खनन, धातुकर्म, पेट्रो रसायन उद्योग और संचार सहित क्षेत्रों में तेल में डूबे कागज के अछूते बिजली केबल के पूर्ण प्रतिस्थापन में लागू होता है।
संपत्ति
1दीर्घकालिक कार्य के लिए कंडक्टर का अधिकतम अनुमत कार्य तापमान 90 डिग्री है।
2शार्ट सर्किट में (अधिकतम दीर्घकालिक 5 सेकंड से अधिक नहीं है) कंडक्टर के लिए उच्चतम तापमान 250 डिग्री से अधिक नहीं है।
3केबल को क्षैतिज गिरावट सीमा के बिना बिछाया जाता है। बिछाए जाने पर परिवेश का तापमान 0 से कम नहीं होना चाहिए। अन्यथा इसे पूर्व गरम किया जाना चाहिए।
4उत्कृष्ट विद्युत प्रदर्शन, रासायनिक संक्षारण प्रतिरोध।
5. वे बिछाए जाने पर अनुशंसित कर्षण का सामना कर सकते हैं. वे बाहर से कर्षण का सामना कर सकते हैं. जलाए जाने के बाद कम धुआं वाले हाइड्रोजन मुक्त छोड़ दिया. केबल के जलने में देरी।
निर्माण
| कंडक्टर | IEC 60228 के अनुसार कॉम्पैक्ट स्ट्रैंड्ड कॉपर कंडक्टर, क्लास 2 |
| IEC 60228 के अनुसार कक्षा 1 के लिए परिपत्र ठोस तांबा कंडक्टर | |
| IEC 60228 के अनुसार फ्लेक्सिबल स्ट्रैंड्ड कॉपर कंडक्टर, क्लास 5 | |
| कंडक्टर स्क्रीन | अर्धचालक |
| इन्सुलेशन | एक्सएलपीई ((क्रॉस-लिंक्ड पॉलीएथिलीन) |
| इन्सुलेशन स्क्रीन | अर्धचालक |
| धातु ढाल | तांबा टेप स्क्रीन या तांबा तार और तांबा टेप शील्ड |
| भरनेवाला | भरने की पट्टी |
| पैकिंग टेप | गैर बुना हुआ पैकिंग टेप या अन्य पैकिंग टेप |
| आंतरिक आवरण | एक्सट्रूडेड पीवीसी या एलएसओएच |
| कवच | स्टील टेप कवच |
| कुल मिलाकर शीट | पीवीसी, एफआर-पीवीसी, पीई या एलएसओएच |
विनिर्देश
| एमवी ((6 से 35kv) पावर केबल | |||
| मॉडल और विवरण Uo/U(Um) =3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | कोर का संख्या | कंडक्टर के क्रॉस सेक्शन का क्षेत्रफल ((mm2) | |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी | |
| क्यु कोर | अल कोर | ||
| YJV, N2XSY;पीवीसी से ढकी बिजली केबल | YJLV, NA2XSY; पीवीसी से घिरा पावर केबल | ||
| YJV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | YJLV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJV32,YJV42;इस्पात तार बख्तरबंद,पीवीसी से घिरा बिजली केबल | YJLV32, YJLV42; स्टील के तार बख्तरबंद, पीवीसी से घिरा बिजली केबल | ||
| पीवीसी इन्सुलेशन | |||
| कु कोर | अल कोर | ||
| वीवी ((वीवाई);पीवीसी ((पीई) से ढकी बिजली केबल | वीएलवी ((वीएलवाई);पीवीसी ((पीई) से ढकी बिजली केबल | ||
| वीवी22 ((वीवी23);इस्पात टेप बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV22(VLV23);इस्पात टेप बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल | ||
| वीवी32 ((वीवी33),वीवी42 ((वीवी43);इस्पात तार बख्तरबंद,पीवीसी ((पीई) शील्ड पावर केबल | VLV32(VLV33),VLV42(VLV43);इस्पात तार बख्तरबंद,पीवीसी(पीई) कवर बिजली केबल | ||
तकनीकी डेटा
| परीक्षण वोल्टेज | 6 / 10 kV | [kV] | 21 / 5 मिनट. |
| 12 / 20 केवी | [kV] | 42 / 5 मिनट. | |
| 18 / 30 केवी | [kV] | 63 / 5 मिनट। | |
| तापमान सीमा | गति में | -20°C से +90°C तक | |
| स्थिर | -20°C से +90°C तक | ||
| परिचालन तापमान | शॉर्ट सर्किट | °C | 250 |
| शॉर्ट सर्किट समय | अधिकतम. | [सेक] | 5 |
| झुकने की त्रिज्या | मिन. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 50265-2-1 |
| कंडक्टर का क्रॉस सेक्शन | कंडक्टर के स्ट्रैंड नंबर/डाय | इन्सुलेशन मोटाई | आंतरिक घेर की मोटाई | स्टील टेप की मोटाई | शीट की मोटाई | लगभग. ओवरडोज. | लगभग वजन | कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 3 × 35 | 7/2.52 | 5.5 | 1.8 | 2 × 05 | 2.9 | 58.0 | 4840 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5.5 | 1.8 | 2 × 05 | 3.0 | 61.0 | 5463 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | 14/252 | 5.5 | 2.0 | 2 × 05 | 3.1 | 65.0 | 6446 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5.5 | 2.0 | 2 × 05 | 3.2 | 68.0 | 7457 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24 / 2.52 | 5.5 | 2.0 | 2 × 05 | 3.3 | 71.0 | 8459 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30/252 | 5.5 | 2.2 | 2 × 05 | 3.4 | 75.0 | 10555 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5.5 | 2.2 | 2 × 05 | 3.5 | 78.0 | 11925 | 0.0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5.5 | 2.2 | 2 × 08 | 3.7 | 83.0 | 13959 | 0.0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2।52 | 5.5 | 2.2 | 2 × 08 | 3.9 | 88.0 | 16314 | 0.0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2।97 | 5.5 | 2.3 | 2 × 08 | 4.1 | 95.0 | 19032 | 0.047 | 42 | 565 | 520 |
