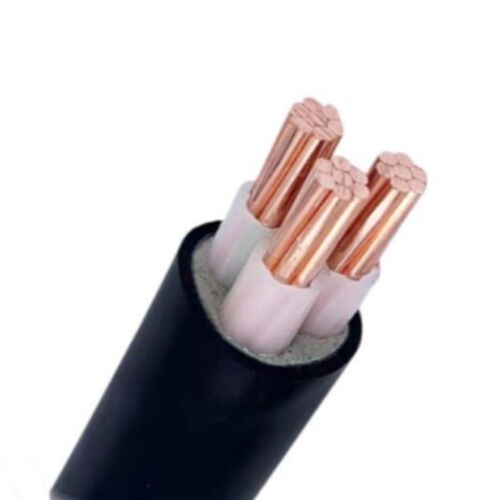

XLPE अछूता इलेक्ट्रिक पावर केबल्स
XLPE अछूता केबलआवेदन
XLPE इंसुलेटेड पावर केबल 15kV तक के रेटेड वोल्टेज के साथ पावर ट्रांसमिशन और वितरण सिस्टम के लिए उपयुक्त हैं।खुली हवा में निश्चित स्थापना के लिए, इसे सीधे केबल गर्त में दफन किया जाता है।स्टील टेप बख़्तरबंद (एसटीए) केबल यांत्रिक बलों का सामना कर सकते हैं लेकिन बड़ी तन्यता बलों का सामना नहीं कर सकते हैं।स्टील बख़्तरबंद (SWA) केबल यांत्रिक बलों और तन्यता बलों का सामना कर सकते हैं।
रेटेड वोल्टेज: 0.6 / 1kV, 1.8 / 3kV, 3.6 / 6kV, 6 / 6kV, 6 / 10kV, 8.7 / 10kV, 8.7 / 15kV
भौतिक और विद्युत विशेषताएँ
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| पार सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
उत्कृष्ट विद्युत और भौतिक गुण-कम विद्युत संचरण हानि और ऊर्जा की बचत।
बड़े वर्तमान-उच्च ऑपरेटिंग तापमान ले जाने की क्षमता।
थर्मल विरूपण, तनाव क्रैकिंग और थर्मल एजिंग के लिए उच्च शक्ति और स्थिरता-प्रतिरोध।
कोई लाइन लेआउट प्रतिबंध, कोई इलाके या ऊंचाई प्रतिबंध स्थापित करने के लिए आसान।
60 साल की सेवा जीवन के लिए रखरखाव-मुक्त।
हमारा फायदा
केवल उच्च गुणवत्ता वाले XLPE इन्सुलेशन सामग्री का उपयोग करें।
बड़े पैमाने पर उत्पादन आपको प्रतिस्पर्धी कीमतों के साथ प्रदान करता है।
नि: शुल्क नमूने और OEM प्रदान की जाती हैं।

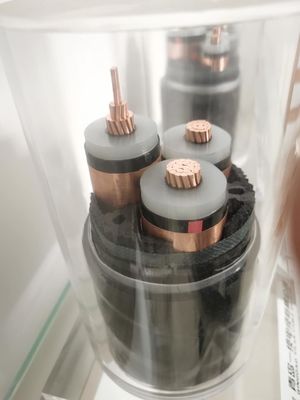

निर्माण
कंडक्टर: तांबे या टिन वाले तांबे की घोषणा की-
दौर ठोस तांबा तार IEC 60228 कक्षा 1 (आरई) -
दौर फंसे तांबे के तार IEC 60228 कक्षा 2 (RM)
-सेक्टर के आकार का ट्विस्टेड कॉपर वायर IEC 60228 क्लास 2 (SM) -
गोल लचीला तांबा तार IEC 60228 स्तर 5
कंडक्टर परिरक्षण परत: अर्ध-प्रवाहकीय टेप या अर्ध-प्रवाहकीय बाहर निकालना
इन्सुलेशन परत: XLPE
इन्सुलेशन परिरक्षण परत: अर्ध-प्रवाहकीय टेप या अर्ध-प्रवाहकीय बाहर निकालना या / और तांबे टेप
इनर कवर: भराव और टेप लिपटे या extruded
धातु कवच: जस्ती इस्पात टेप (STA) या जस्ती इस्पात तार (SWA)
म्यान: पीवीसी या पीई
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
