| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
| कीमत: | negotiable |
| मानक पैकेजिंग: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| वितरण अवधि: | 8-15 दिन |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | प्रति माह 100 कि.मी. |

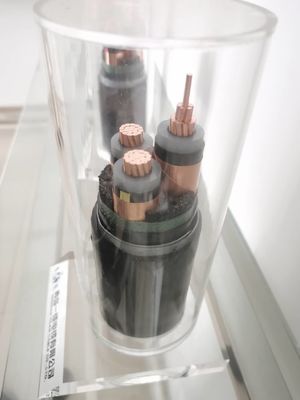

220kV XLPE अछूता जल प्रतिरोधी केबल
तकनीकी डेटा
अधिकतम कंडक्टर तापमान: सामान्य (90 ℃), आपातकालीन (130 ℃) या शॉर्ट-सर्किट स्थितियों में 5 एस (250 ℃) से अधिक नहीं।
न्यूनतम परिवेश तापमान: यदि परिवेश का तापमान 0 ℃ से कम है, तो केबल को पहले से गरम किया जाना चाहिए
न्यूनतम झुकने त्रिज्या: 20 (डी + डी): 5%
1. कंडक्टर:
1.1 कॉम्पैक्ट परिपत्र कंडक्टर, गाढ़ा सर्पिल घुमावदार के कई परतों से बना है।
1.2 खंडों के कंडक्टर।कंडक्टरों में कई खंडों वाले कंडक्टर होते हैं जो एक बेलनाकार कोर बनाने के लिए एक साथ इकट्ठे होते हैं।
2. कंडक्टर पर अर्धचालक परिरक्षण परत:
विद्युत क्षेत्र की एकाग्रता को रोकने के लिए, कंडक्टर और इन्सुलेट परत के बीच एक अल्ट्रा-स्मूथ सेमीकंडक्टर XLPE इंटरफ़ेस है।
3. XLPE इन्सुलेशन:
उच्च वोल्टेज के तहत काम करते समय, इन्सुलेट परत जमीन की क्षमता पर परिरक्षण परत से परिरक्षण परत को इन्सुलेट करती है।इन्सुलेट सामग्री को रेटेड और क्षणिक परिचालन स्थितियों के तहत विद्युत क्षेत्र का सामना करने में सक्षम होना चाहिए।
4. इन्सुलेटिंग परत पर अर्धचालक परिरक्षण परत:
इस परत में कंडक्टर शील्ड के समान कार्य होता है: यह धीरे-धीरे एक गैर-शून्य विद्युत क्षेत्र के साथ एक इन्सुलेट माध्यम से एक प्रवाहकीय माध्यम के साथ एक शून्य विद्युत क्षेत्र (यहां, धातु केबल ढाल) के साथ संक्रमण करता है।
5. धातु स्क्रीन:
अनुदैर्ध्य वेल्डेड नालीदार एल्यूमीनियम स्क्रीन
कोर: एकल
6. म्यान:
पीवीसी (IEC60502 ST 2) PE (IEC60502 ST 7)
7. कोर मान्यता:
प्राकृतिक
8. केबल अंकन:
आलिंगन या मुद्रण करना
9. मानक:
आईईसी 60840 आईईसी 62067 जीबी / टी 11017 जीबी / टी 18890
10. आवेदन:
इसका उपयोग वितरण नेटवर्क की दो इकाइयों, जनरेटर इकाई और वितरण इकाई या ट्रांसमिशन स्टेशन या सबस्टेशन के बीच ट्रांसमिशन लाइन के लिए किया जाता है।
11. बिछाने:
वायु परिवहन या प्रत्यक्ष दफन
भौतिक और विद्युत विशेषताएँ
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| पार सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

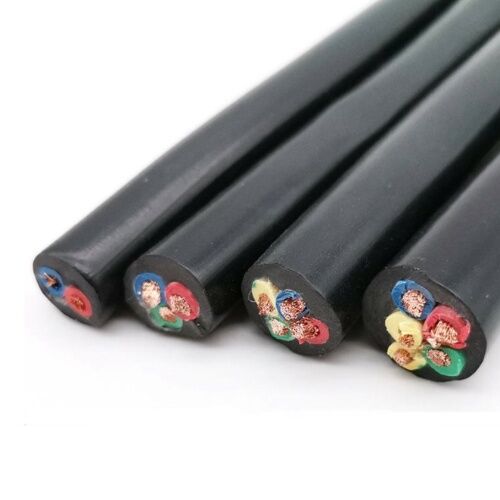

XLPE पावर केबल इंसुलेशन XLPE (क्रॉस-लिंक्ड पॉलीइथाइलीन) से बना होता है जिसे 90 o C पर रेट किया जाता है।
कंडक्टर: फ्लैट दौर, कॉम्पैक्ट फंसे एल्यूमीनियम तार या उच्च शुद्धता तांबा IEC 60228 स्तर 2 के अनुसार।
बाहरी म्यान: पीवीसी या LSOH- कम धुआं और हलोजन मुक्त
रेटेड वोल्टेज: मध्यम और कम वोल्टेज
कार्यकारी मानक: GB / T12706-2002 मानक (IEC60502 के समान) के अनुसार निर्मित।
कवच: जस्ती स्टील के तार या स्टील टेप।
निर्माण
कंडक्टर: तांबे या टिन वाले तांबे की घोषणा की-
दौर ठोस तांबा तार IEC 60228 कक्षा 1 (आरई) -
दौर फंसे तांबे के तार IEC 60228 कक्षा 2 (RM)
-सेक्टर के आकार का ट्विस्टेड कॉपर वायर IEC 60228 क्लास 2 (SM) -
गोल लचीला तांबा तार IEC 60228 स्तर 5
कंडक्टर परिरक्षण परत: अर्ध-प्रवाहकीय टेप या अर्ध-प्रवाहकीय बाहर निकालना
इन्सुलेशन परत: XLPE
इन्सुलेशन परिरक्षण परत: अर्ध-प्रवाहकीय टेप या अर्ध-प्रवाहकीय बाहर निकालना या / और तांबे टेप
इनर कवर: भराव और टेप लिपटे या extruded
धातु कवच: जस्ती इस्पात टेप (STA) या जस्ती इस्पात तार (SWA)
म्यान: पीवीसी या पीई
|
|
