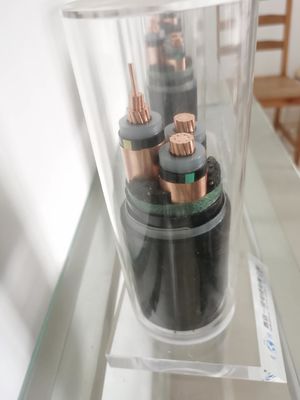

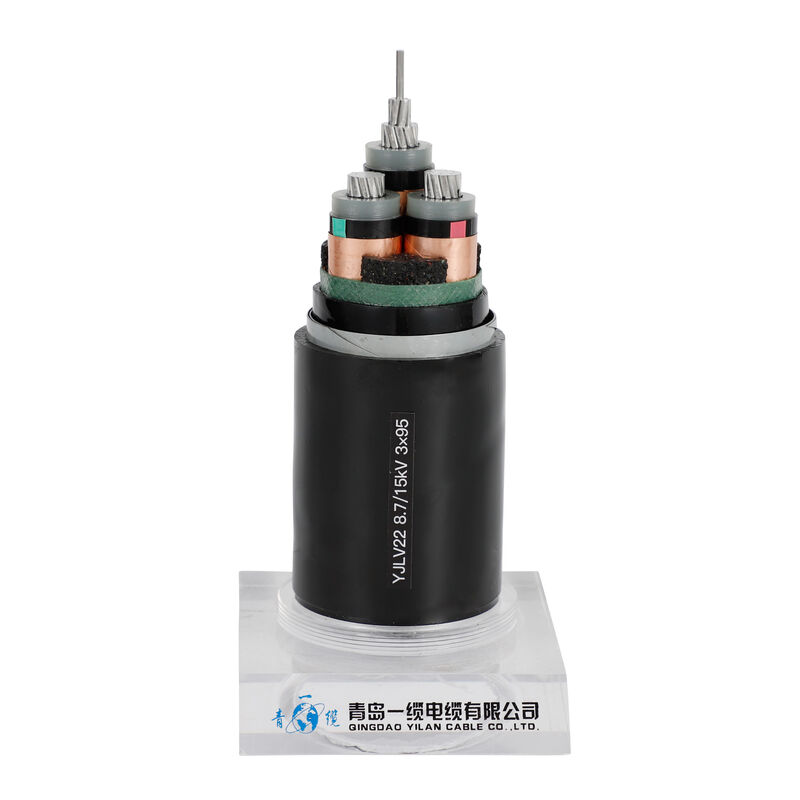

3-कोर XLPE अछूता बिजली केबल
XLPE अछूता केबल
XLPE का अर्थ है क्रॉस-लिंक्ड पॉलीइथिलीन या वल्केनाइज्ड पॉलीइथाइलीन।संक्षेप में, एक्सएलपीई पावर केबल एक केबल है जिसे एक्सएलपीई कंपाउंड द्वारा ठीक से इंसुलेट किया गया है।XLPE पावर केबल को कभी-कभी PEX केबल या XLPE केबल कहा जाता है।
चूंकि XLPE पीवीसी केबल्स की तुलना में क्रॉस-लिंक्ड पॉलीइथाइलीन है, इसलिए XLPE पावर केबल्स को वर्तमान और लंबे समय तक सेवा जीवन दिया जाता है।शॉर्ट-सर्किट स्थितियों के तहत, XLPE पावर केबल 250 ,C तक तापमान का सामना कर सकते हैं, जबकि पीवीसी केबल 160ºC के तापमान का सामना कर सकते हैं।XLPE पावर केबल्स में आपातकालीन स्थितियों में अधिक अधिभार क्षमता भी होती है।
भौतिक और विद्युत विशेषताएँ
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| पार सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE पावर केबल इंसुलेशन XLPE (क्रॉस-लिंक्ड पॉलीइथाइलीन) से बना होता है जिसे 90 o C पर रेट किया जाता है।
कंडक्टर: फ्लैट दौर, कॉम्पैक्ट फंसे एल्यूमीनियम तार या उच्च शुद्धता तांबा IEC 60228 स्तर 2 के अनुसार।
बाहरी म्यान: पीवीसी या LSOH- कम धुआं और हलोजन मुक्त
रेटेड वोल्टेज: मध्यम और कम वोल्टेज
कार्यकारी मानक: GB / T12706-2002 मानक (IEC60502 के समान) के अनुसार निर्मित।
कवच: जस्ती स्टील के तार या स्टील टेप।
XLPE इन्सुलेटर की स्थानिक विशेषताएं
पॉलीइथिलीन की लंबी आणविक श्रृंखला रबर वल्कनीकरण के समान एक प्रक्रिया के माध्यम से एक-दूसरे के साथ क्रॉस-लिंक्ड होती है, जिससे मजबूत बॉन्ड के साथ तीन आयामी नेटवर्क संरचना बनती है।शुद्ध पॉलीथीन एक थर्मोप्लास्टिक सामग्री है, अर्थात यह गर्म होने पर नरम हो जाता है और ठंडा होने पर कठोर हो जाता है।शुद्ध पॉलीथीन को थर्मोसेट XLPE में परिवर्तित किया जाएगा, अर्थात यह गर्म होने के बाद स्थायी रूप से जम जाएगा।क्रॉस-लिंकिंग प्रक्रिया के माध्यम से, केबल के पॉलीइथिलीन इन्सुलेशन परत में थर्मल स्थिरता होती है, और पिघलने बिंदु भी काफी सुधार होता है।इसलिए, XLPE अछूता केबलों में उच्च गर्मी प्रतिरोध होता है और इसलिए थर्मल विरूपण के लिए बेहतर प्रतिरोध होता है।अपने उत्कृष्ट थर्मल प्रदर्शन के कारण, XLPE केबलों की वर्तमान वहन क्षमता पारंपरिक केबलों की तुलना में अधिक है।
