220KV ट्रांसमिशन वॉटरप्रूफ XLPE पावर केबल
XLPE केबल

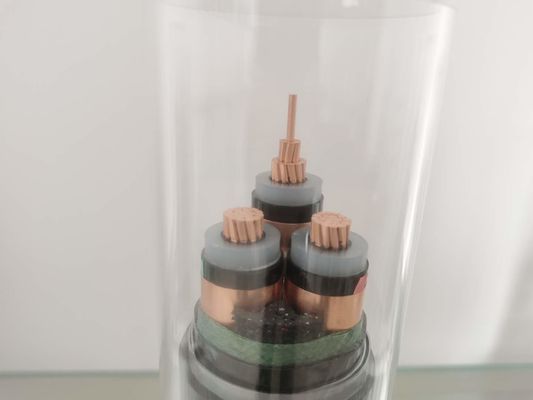

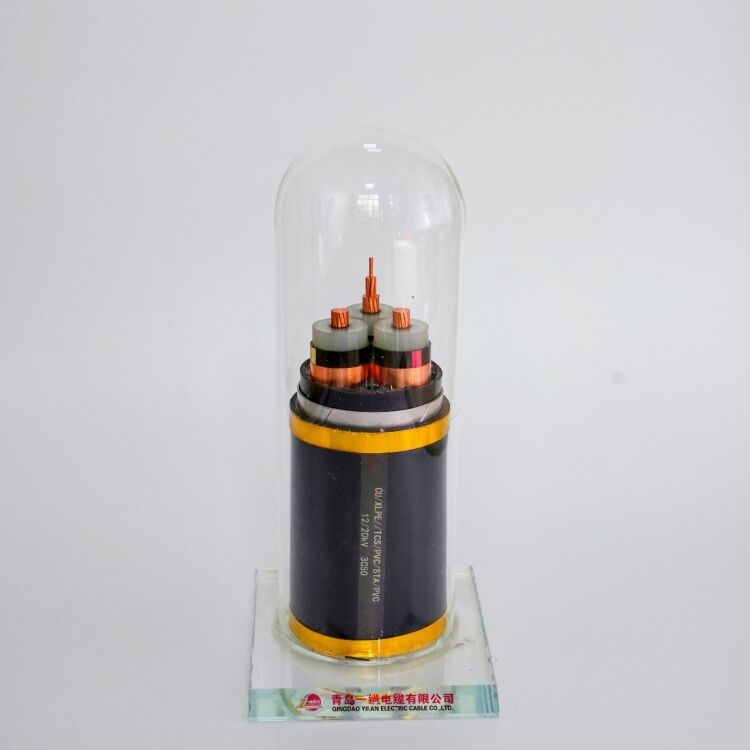

XLPE केबल एक क्रॉस-लिंक्ड पॉलीइथिलीन इंसुलेटेड एल्यूमीनियम कोर बख़्तरबंद केबल को संदर्भित करता है।एक्सएलपीई केबल में, एल्यूमीनियम फंसे तार को पहले अर्ध-प्रवाहकीय बाहर निकालना के रूप में परिरक्षित किया जाता है।एल्यूमीनियम फंसे तार एक सुचारू कंडक्टर सतह प्रदान कर सकते हैं और जब केबल मुड़ी हुई है, तो कंडक्टर की सतह पर गठन से एक गुहा को रोका जा सकता है।ढाल कंडक्टर एक्सट्रपेड एक्सएलपीई यौगिक के साथ अछूता है।इन्सुलेटिंग परत को एक गैर-धातु अर्धचालक सामग्री परत के साथ आगे ढाल दिया जाता है, और तांबे या एल्यूमीनियम टेप के रूप में एक गैर-चुंबकीय धातु परिरक्षण परत को लागू किया जाता है।यदि यह एक मल्टी-कोर केबल है, तो कोर तार को एक उपयुक्त भराव के साथ अंतराल में डालें और इसे पीवीसी टेप या एक्सट्रूडेड पीवीसी के साथ लपेटें।यांत्रिक सुरक्षा के लिए, आंतरिक-म्यान पर सिंगल-कोर केबल के लिए गैर-चुंबकीय एल्यूमीनियम तार / टेप / टेप कवच और मल्टी-कोर केबल के लिए स्टील वायर कवच प्रदान किए जाते हैं।बाहरी जैकेट के रूप में पीवीसी / पीई की एक परत को बाहर निकालें, आमतौर पर नमी को रोकने के लिए पीछे के रंग के साथ।
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
पार सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE पावर केबल इंसुलेशन XLPE (क्रॉस-लिंक्ड पॉलीइथाइलीन) से बना होता है जिसे 90 o C पर रेट किया जाता है।
कंडक्टर: फ्लैट दौर, कॉम्पैक्ट फंसे एल्यूमीनियम तार या उच्च शुद्धता तांबा IEC 60228 स्तर 2 के अनुसार।
बाहरी म्यान: पीवीसी या LSOH- कम धुआं और हलोजन मुक्त
रेटेड वोल्टेज: मध्यम और कम वोल्टेज
कार्यकारी मानक: GB / T12706-2002 मानक (IEC60502 के समान) के अनुसार निर्मित।
कवच: जस्ती स्टील के तार या स्टील टेप।
आवेदन
एक्सएलपीई केबल 132 केवी सामान्य उच्च वोल्टेज और अल्ट्रा हाई वोल्टेज अनुप्रयोगों के लिए उपयुक्त हैं।केबल का उपयोग उच्च वोल्टेज ट्रांसमिशन में लंबे केबल पथ के लिए किया जा सकता है, जहां ढांकता हुआ नुकसान एक प्रमुख भूमिका निभाता है।अन्य उच्च-वोल्टेज केबलों की तुलना में, यह केबल वजन में हल्का है, इसलिए इसे आसानी से बढ़ाया जा सकता है।चूंकि इन्सुलेटर से तेल का कोई प्रवास नहीं होता है, इसे बिना किसी हिचकिचाहट के ऊर्ध्वाधर या ऊर्ध्वाधर संचालन के लिए स्थापित किया जा सकता है।XLPE इन्सुलेशन सामग्री में नमी की उच्च प्रतिरोध क्षमता होती है, इसलिए कनेक्ट और समाप्त करते समय किसी विशेष सावधानी की आवश्यकता नहीं होती है।XLPE केबलों का कनेक्शन समान ग्रेड के किसी भी अन्य पारंपरिक केबलों की तुलना में कम समय लेता है।इन केबलों को किसी भी कंपन लेआउट, जैसे कि पुलों में सुरक्षित रूप से उपयोग किया जा सकता है।इन केबलों में भूमिगत जल, रसायन, तेल और संक्षारक फ्लोराइड लवणों का बेहतर प्रतिरोध है।इनसे आग लगने का कोई खतरा नहीं है।ये केबल उम्र बढ़ने की वजह से कम फेल होते हैं और लंबे समय तक सेवा जीवन जीते हैं।
