| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
| कीमत: | negotiable |
| मानक पैकेजिंग: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| वितरण अवधि: | 8-15 दिन |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | प्रति माह 100 कि.मी. |

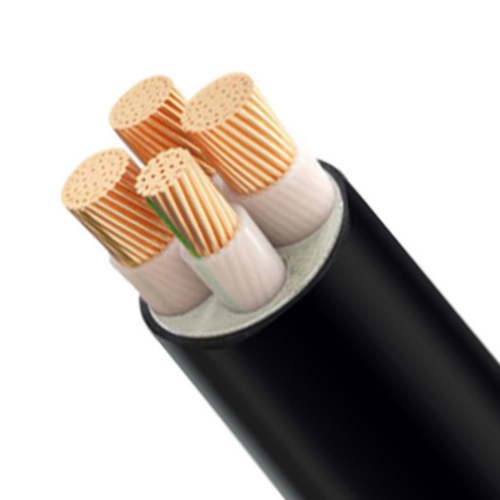

पावर केबल लो वोल्टेज XLPE
XLPE केबल
XLPE केबल एक क्रॉस-लिंक्ड पॉलीइथिलीन इंसुलेटेड एल्यूमीनियम कोर बख़्तरबंद केबल को संदर्भित करता है।एक्सएलपीई केबल में, एल्यूमीनियम फंसे तार को पहले अर्ध-प्रवाहकीय बाहर निकालना के रूप में परिरक्षित किया जाता है।एल्यूमीनियम फंसे तार एक सुचारू कंडक्टर सतह प्रदान कर सकते हैं और जब केबल मुड़ी हुई है, तो कंडक्टर की सतह पर गठन से एक गुहा को रोका जा सकता है।ढाल कंडक्टर एक्सट्रपेड एक्सएलपीई यौगिक के साथ अछूता है।इन्सुलेटिंग परत को एक गैर-धातु अर्धचालक सामग्री परत के साथ आगे ढाल दिया जाता है, और तांबे या एल्यूमीनियम टेप के रूप में एक गैर-चुंबकीय धातु परिरक्षण परत को लागू किया जाता है।यदि यह एक मल्टी-कोर केबल है, तो कोर तार को एक उपयुक्त भराव के साथ अंतराल में डालें और इसे पीवीसी टेप या एक्सट्रूडेड पीवीसी के साथ लपेटें।यांत्रिक सुरक्षा के लिए, आंतरिक-म्यान पर सिंगल-कोर केबल के लिए गैर-चुंबकीय एल्यूमीनियम तार / टेप / टेप कवच और मल्टी-कोर केबल के लिए स्टील वायर कवच प्रदान किए जाते हैं।बाहरी जैकेट के रूप में पीवीसी / पीई की एक परत को बाहर निकालें, आमतौर पर नमी को रोकने के लिए पीछे के रंग के साथ।
भौतिक और विद्युत विशेषताएँ
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| पार सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE पावर केबल इंसुलेशन XLPE (क्रॉस-लिंक्ड पॉलीइथाइलीन) से बना होता है जिसे 90 o C पर रेट किया जाता है।
कंडक्टर: फ्लैट दौर, कॉम्पैक्ट फंसे एल्यूमीनियम तार या उच्च शुद्धता तांबा IEC 60228 स्तर 2 के अनुसार।
बाहरी म्यान: पीवीसी या LSOH- कम धुआं और हलोजन मुक्त
रेटेड वोल्टेज: मध्यम और कम वोल्टेज
कार्यकारी मानक: GB / T12706-2002 मानक (IEC60502 के समान) के अनुसार निर्मित।
कवच: जस्ती स्टील के तार या स्टील टेप।
XLPE और पीवीसी अछूता केबलों के बीच अंतर क्या है?
एक्सएलपीई क्रॉस-लिंक्ड पॉलीइथाइलीन है।क्रॉस-लिंकिंग या वल्केनाइजेशन प्रक्रिया में "सीढ़ी" प्रभाव पैदा करने के लिए लंबी आणविक श्रृंखलाओं के बीच अंतराल पर रासायनिक बंधों का निर्माण शामिल होता है जो अणुओं के बीच फिसलन को रोकता है।क्रॉसलिंकिंग के परिणामस्वरूप, सामग्री गर्मी प्रतिरोधी हो जाती है और उच्च तापमान पर नरम नहीं होती है।यह तनाव क्रैकिंग और उम्र बढ़ने का विरोध कर सकता है।जैसा कि संरचना में परिवर्तन होता है, XLPE ने उत्कृष्ट विद्युत गुण प्राप्त किए हैं।पीवीसी केबलों की तुलना में, XLPE केबलों में उच्च रेटेड वर्तमान और लंबी सेवा जीवन है।शॉर्ट-सर्किट की स्थिति में, 160 ofC पीवीसी केबल की तुलना में केबल 250 comparedC तक तापमान का सामना कर सकता है।
आपातकालीन स्थितियों में, इसकी अधिक अधिभार क्षमता भी होती है।XLPE केबल पावर ट्रांसमिशन और वितरण के लिए एक आदर्श विकल्प है, क्योंकि इसमें दूषित वायुमंडलीय वातावरण में उच्च संक्षारण प्रतिरोध है, और इसमें रसायनों और संक्षारक क्षार के लिए बेहतर प्रतिरोध है।इतना ही नहीं, यह कंपन और थर्मल सदमे का सामना भी कर सकता है।पीवीसी की तुलना में, इसकी नमी प्रतिरोध 100 गुना अधिक है।
