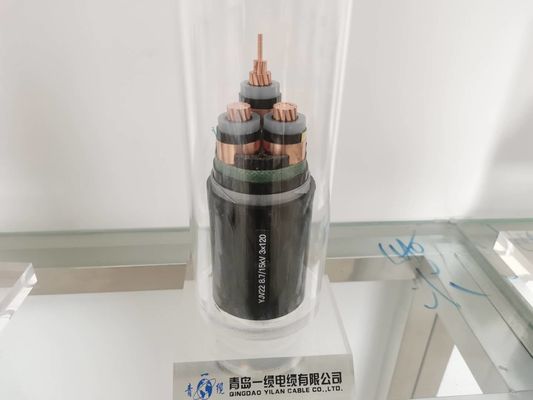

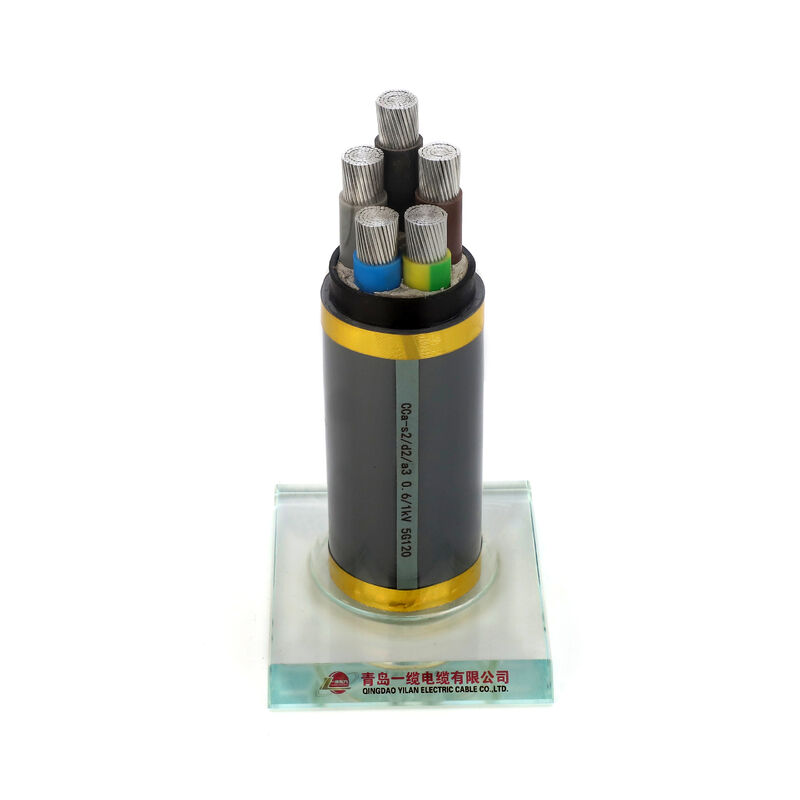

आग प्रतिरोधी XLPE भूमिगत केबल
XLPE केबल
XLPE पार से जुड़ी पॉलीथीन सामग्री है और पीवीसी पॉलीविनाइल क्लोराइड इन्सुलेशन के लिए खड़ा है।दोनों XLPE केबल और पीवीसी केबल सबसे लोकप्रिय केबल हैं।जबकि कभी-कभी हमें दो अछूता केबलों के बीच एक सही विकल्प बनाने की आवश्यकता होती है, खासकर जब हमें एक परियोजना में एक तरह के लो वोल्टेज (0.6 / 1kv) केबल चुनने की आवश्यकता होती है।इसलिए, यह XLPE केबल और पीवीसी केबल को अलग करने के लिए महत्वपूर्ण महत्व का है।
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
पार सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
निवेदन स्थान
इन केबलों का उपयोग कम-वोल्टेज इंस्टॉलेशन सिस्टम में बिजली की आपूर्ति के लिए किया जाता है, और इनडोर और आउटडोर, केबल नलिकाओं, भूमिगत, बिजली और विनिमय स्टेशनों, स्थानीय ऊर्जा वितरण और यांत्रिक क्षति के बिना औद्योगिक संयंत्रों में स्थापना के लिए उपयुक्त हैं।
XLPE केबल के लाभ
जैसा कि संरचना में परिवर्तन होता है, XLPE ने उत्कृष्ट विद्युत गुण प्राप्त किए हैं।XLPE केबल में आपातकालीन स्थितियों में अधिक अधिभार क्षमता होती है।XLPE केबल पावर ट्रांसमिशन और वितरण के लिए एक आदर्श विकल्प है क्योंकि इसमें दूषित वायुमंडलीय वातावरण में उच्च संक्षारण प्रतिरोध है और रसायनों और संक्षारक क्षार के लिए बेहतर प्रतिरोध है।इसके अलावा, यह कंपन और थर्मल सदमे का सामना कर सकता है
टांका लगाने वाले लोहे के तापमान पर भी XLPE इंसुलेटर पिघलेंगे या टपकेंगे नहीं, और प्रवाह प्रतिरोध में वृद्धि हुई है और उम्र बढ़ने की विशेषताओं में सुधार हुआ है।पीई इंसुलेटर की तुलना में LV और MV केबल्स के लिए XLPE इंसुलेटर का एक और फायदा वाटर ट्री रेजिस्टेंस में सुधार है।
