| MOQ: | बातचीत योग्य |
| कीमत: | negotiable |
| standard packaging: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| Delivery period: | 8-15 दिन |
| payment method: | एल / सी, टी / टी |
| Supply Capacity: | प्रति माह 100 कि.मी. |

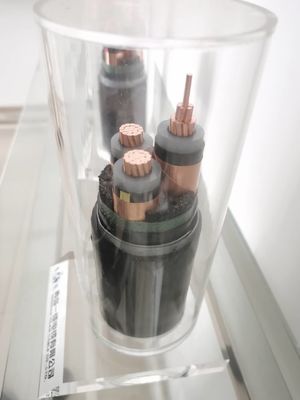

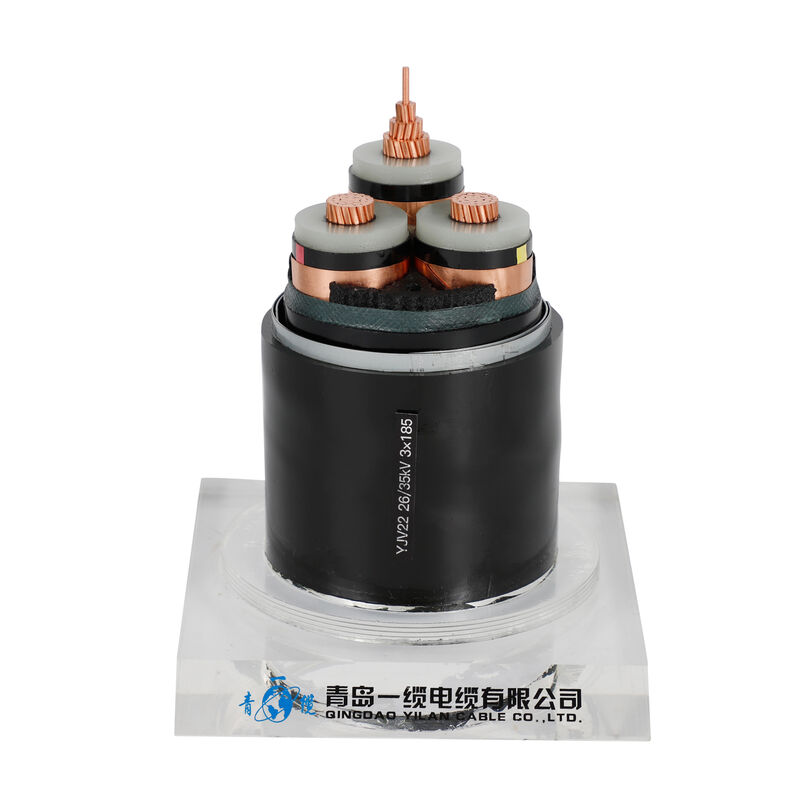

एक्सएलपीई अछूता पीवीसी कवर केबल
XLPE अछूता बिजली केबल का संक्षिप्त परिचय
1960 के दशक के बाद से, चीन ने तेल-पेपर से अछूता बिजली केबलों को उनके उत्कृष्ट विद्युत प्रदर्शन, अच्छे अधिभार, उच्च वोल्टेज, बड़ी संचरण क्षमता, हल्के वजन, कोई गिरावट सीमा के साथ बदल दिया है,और ऊर्ध्वाधर बिछाने की विशेषताएं, और XLPE केबलों में काफी प्रगति की है।एक्सएलपीई केबल का व्यापक उपयोग केवल 35 केवी और उससे कम के निम्न और मध्यम वोल्टेज रेंज में नहीं किया जा सकता है।इसके अलावा, कुछ विकसित औद्योगिक देशों में 500 केवी अल्ट्रा-हाई वोल्टेज एक्सएलपीई केबल खोले गए हैं।
भौतिक और विद्युत विशेषताएं
| कोर संख्या x | इन्सुलेशन | शीट | बाहरी Ø | वजन | 30°C की हवा में वर्तमान नामित | 20 डिग्री सेल्सियस पर वर्तमान रेटिंग | |
| क्रॉस सेक. | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| मिमी2 | मिमी | मिमी | मिमी | मिमी | किलोग्राम / किमी | ए | ए |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
केबल का नामित वोल्टेज का चयनः
केबल का नामित वोल्टेज उपयोग की जाने वाली केबल के सिस्टम वोल्टेज और उपयोग की स्थितियों के लिए उपयुक्त होना चाहिए, जिसे U0/U (Um) में व्यक्त किया गया है, जो सभी प्रभावी मूल्य हैं और इकाई KV है।
U0-केबल डिजाइन कंडक्टर और परिरक्षण परत या धातु शीट के बीच नामित वोल्टेज।
U ---केबल डिजाइन में प्रयुक्त कंडक्टरों के बीच औद्योगिक आवृत्ति का नामित वोल्टेज।
उपकरण का अधिकतम वोल्टेज (उपयोग किया गया अधिकतम वोल्टेज या उपकरण प्रणाली का अधिकतम मूल्य)
एक्सएलपीई केबल और पीवीसी केबल के बीच अंतर
मुख्य अंतरः
1. कंडक्टर का अधिकतम संचालन तापमानः एक्सएलपीई केबल में पीवीसी केबल की तुलना में उच्च रेटेड करंट और अधिक सेवा जीवन है। पीवीसी अछूता केबल 70 डिग्री सेल्सियस है,जबकि XLPE 90 डिग्री सेल्सियस है.
2उच्चतम शॉर्ट सर्किट तापमान (5 सेकंड से कम समय तक): शॉर्ट सर्किट की स्थिति में, पीवीसी अछूता केबल 160 डिग्री सेल्सियस है,और क्रॉस-लिंक्ड पॉलीएथिलीन 250 डिग्री सेल्सियस है.
3पीवीसी की तुलना में इसकी नमी प्रतिरोधकता 100 गुना अधिक है।
4सेवा जीवनः सामान्यतः एक्सएलपीई अछूता केबल पीवीसी अछूता केबल की तुलना में लंबे होते हैं।
5मूल्यः सामान्यतः एक्सएलपीई अछूता केबल की कीमत पीवीसी अछूता केबल की तुलना में अधिक होती है।
6आवेदन वातावरण में जलरोधक प्रदर्शनः पीवीसी अछूता केबल XLPE अछूता केबलों से बेहतर हैं।
7पर्यावरण संरक्षणः चूंकि XLPE में क्लोरीन नहीं होता है और जलने के बाद विषाक्त गैस निकलती है, इसलिए XLPE से अछूता केबल पीवीसी से अछूता केबल की तुलना में अधिक पर्यावरण के अनुकूल है।
दोनों के बीच मुख्य अंतर यह है कि एक्सएलपीई का उपयोग उच्च तनाव और निम्न तनाव अनुप्रयोगों के लिए किया जा सकता है। इसकी संरचना में अच्छा पहनने के प्रतिरोध, तनाव प्रतिरोध और अन्य पहनने के प्रतिरोध है।पीवीसी इन्सुलेशन इतने दबाव का सामना नहीं कर सकता, जिसका अर्थ है कि यह केवल निम्न-तन्यता अनुप्रयोगों के लिए उपयुक्त है।
|
|
