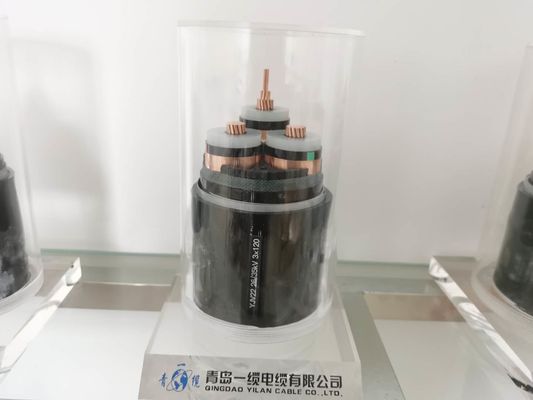

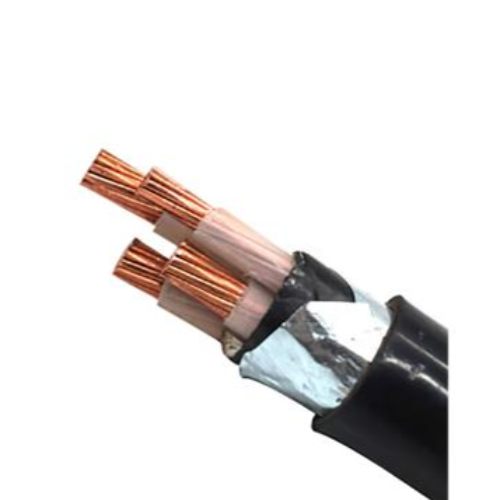

90c 4cx50mm2 XLPE अछूता केबल
XLPE केबल
1960 के दशक के मध्य में XLPE अछूता हैवी ड्यूटी केबल दुनिया भर में पेश किए गए थे।ये केबल पीवीसी अछूता केबल, जैसे कि थर्मल गिरावट, खराब नमी प्रतिरोध और थर्माप्लास्टिकता की सीमाओं को पार करते हैं
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
पार सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
आवेदन
उन स्थानों पर उपयोग किया जाता है जहां आग लगने का खतरा होता है, जैसे होटल, अस्पताल, शॉपिंग सेंटर, बिजली संयंत्र, सूचना प्रौद्योगिकी केंद्र, और ऐसे स्थान जहां लोगों को रेल प्रणालियों द्वारा ले जाया जाता है और मूल्यवान उपकरण संग्रहीत किए जाते हैं।ये केबल आग के दौरान आग की लपटों का संचालन नहीं करते हैं, उच्च धुआं सांद्रता का उत्पादन नहीं करते हैं, और संक्षारक वातावरण नहीं बनाते हैं, इसलिए वे बेहतर सुरक्षा प्रदान कर सकते हैं।यांत्रिक तनाव के बिना आंतरिक, बाह्य या भूमिगत रूप से उपयोग किया जा सकता है।
पीवीसी अछूता केबलों की तुलना में, XLPE अछूता केबलों के निम्नलिखित फायदे हैं:
तकनीकी लाभ:
रेटेड वर्तमान अधिक है और शॉर्ट-सर्किट रेटिंग अधिक है।यह पीवीसी का 1.2 गुना है।
Thermoset।
इन्सुलेशन प्रतिरोध पीवीसी केबल्स की तुलना में 1000 गुना अधिक है।
उच्च नमी प्रतिरोध।
वर्तमान में वृद्धि के लिए बेहतर प्रतिरोध।
कम ढांकता हुआ नुकसान।
बेहतर रासायनिक प्रतिरोध।
लंबे समय तक सेवा जीवन।
अपेक्षाकृत उच्च केबल ऑपरेटिंग तापमान 90 ° C और शॉर्ट सर्किट तापमान 250 ° C है
व्यावसायिक लाभ:
केबल के छोटे व्यास और भारी वजन * के कारण, बिछाने की लागत कम हो जाती है।
कम स्थापना लागत, क्योंकि केबल का व्यास अपेक्षाकृत छोटा है और झुकने वाला त्रिज्या छोटा है, इसलिए केबल बिछाने के लिए आवश्यक स्थान छोटा है।
** पीवीसी अछूता केबलों की तुलना में, एक छोटी केबल का उपयोग किया जा सकता है।
