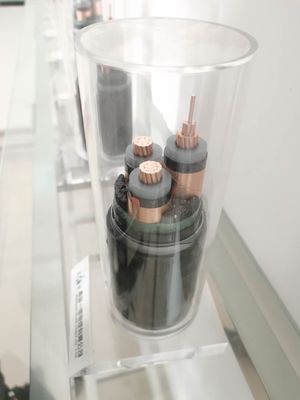

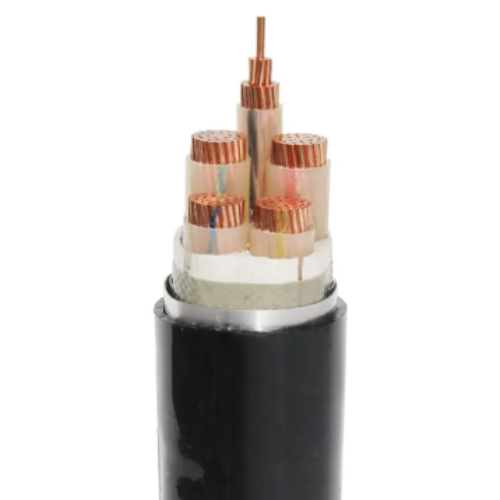

3-कोर कॉपर कोर XLPE अछूता पावर केबल
बख्तरबंद बिजली केबल
हम एक पेशेवर तार और केबल निर्माता शेडोंग प्रांत, चीन में स्थित हैं। हमारी कंपनी डिजाइन, उत्पादन और विभिन्न XLPE केबल की बिक्री में विशेषज्ञता एक कंपनी है,अछूता बिजली केबल, स्टील टेप और स्टील तार बख्तरबंद बिजली केबल, कम/मध्यम/उच्च वोल्टेज xlpe अछूता बिजली केबल, तांबा और एल्यूमीनियम कंडक्टर xlpe बिजली केबल, पीवीसी अछूता बिजली केबल,विमानन बंडल केबल, हमारे बिजली केबलों को कई देशों में निर्यात किया गया है, और उच्च गुणवत्ता वाले उत्पादों और उचित कीमतों के साथ ग्राहकों का प्यार जीता है।हम विभिन्न क्षेत्रों में ग्राहकों के साथ दीर्घकालिक व्यापारिक संबंध स्थापित करने की उम्मीद करते हैं.
भौतिक और विद्युत विशेषताएं
| कोर संख्या x | इन्सुलेशन | शीट | बाहरी Ø | वजन | 30°C की हवा में वर्तमान नामित | 20 डिग्री सेल्सियस पर वर्तमान रेटिंग | |
| क्रॉस सेक. | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| मिमी2 | मिमी | मिमी | मिमी | मिमी | किलोग्राम / किमी | ए | ए |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
पीवीसी या एक्सएलपीई अछूता या अछूता या तटस्थ तारों के बिना ट्रांसमिशन लाइनों के लिए, चरण तार एएसी या एएएसी या एसीएसआर या तांबा हो सकते हैं।
बहु-कोर पीवीसी या एक्सएलपीई अछूता ऊपरी केबलों के लिए, मैसेंजर या तटस्थ कंडक्टरों के साथ या बिना और सड़क प्रकाश व्यवस्था के कंडक्टरों, चरण कंडक्टरों और सड़क प्रकाश व्यवस्था के साथ या बिना
कंडक्टर पीवीसी इन्सुलेशन के साथ एएसी है, जबकि संदेशवाहक या तटस्थ कंडक्टर संचरण लाइन
यह पीवीसी (एक्सएलपीई) इन्सुलेशन के साथ या बिना एएएसी या एसीएसआर है।
मानक:
DIN VDE 0276 भाग 620-622
HD 620 S1
3-कोर कॉपर कोर XLPE अछूता पावर केबल
संरचना:
1) कंडक्टर:
कंडक्टरः आईईसी 60228 के अनुरूप
प्रकार 2 / VDE 0276 प्रकार 2 संकुचित दौर तांबे या एल्यूमीनियम दौर कंडक्टर. VDE 0295 HD383. कंडक्टर के सभी आंतरिक रिक्त स्थान के साथ भरे जाते हैं
जल अवरुद्ध करना
भंडारण, हैंडलिंग, स्थापना और उपयोग के दौरान केबल के माध्यम से पानी के गुजरने से रोकने के लिए
परिचालन प्रक्रिया
मध्य
कंडक्टर 3-कोर तांबे कोर XLPE अछूता बिजली केबल
2) कंडक्टर परिरक्षण परतः
कंडक्टर परिरक्षण परत में एक गैर धातु अर्धचालक यौगिक एक्सट्रूडेड परत होती है, जो सभी वायु रिक्तियों को बाहर करने के लिए इन्सुलेशन परत से दृढ़ता से बंधा होता है।
न्यूनतम मोटाई
यह 90 डिग्री सेल्सियस पर 0.3 मिमी है और अधिकतम आयतन प्रतिरोध 500 ओम-मीटर है।
3) इन्सुलेशन:
इन्सुलेशन 2XL1 XLPE एक्सट्रूडेड कम्पोजिट सामग्री से बना है जो DIN VDE 0207 भाग 22 और HD 620 के अनुसार है।1
के साथ
क्रॉस-लिंकिंग की उच्च डिग्री, कोई प्रदूषक नहीं, कोई छिद्र नहीं और शुष्क उपचार प्रक्रिया के माध्यम से गर्मी प्रतिरोध।
3-कोर कॉपर कोर XLPE अछूता पावर केबल
4) इन्सुलेशन परिरक्षण परतः
इन्सुलेटिंग शील्डिंग परत में एक गैर धातु, अर्धचालक एक्सट्रूडेड यौगिक होता है जिसे इन्सुलेटिंग परत पर एक्सट्रूडेड किया जाता है।एक्सट्रूडेड सेमीकंडक्टर परत में एक चिपकने वाला या कोल्ड-पेलेबल सेमीकंडक्टर यौगिक होना चाहिए जिसे बंधन या समाप्ति के लिए हटाया जा सकता है. न्यूनतम मोटाई 0.3 मिमी है
,
अधिकतम वॉल्यूम प्रतिरोध 90°C पर 500 ओम है।
सभी हवा से छुटकारा पाने
खोखले और आसानी से साइट पर हाथ से छील किया जा सकता है।
3-कोर कॉपर कोर XLPE अछूता पावर केबल
5) प्रवाहकीय
जल अवरुद्ध परतः अछूता परिरक्षण परत अर्धचालक प्रतिरोध पानी का उपयोग कर सकती है
ढक्कन के साथ, टेप पानी की नमी के प्रभाव में विस्तार करेगा ताकि अनुदैर्ध्य जलरोधकता सुनिश्चित हो सके।
6) धातु सुरक्षा परत: तांबे के टेप सुरक्षा परत या तांबे के तार सुरक्षा परत (सीटीएस / सीडब्ल्यूएस)
तांबे के तार का प्रयोग 0.5 मिमी के न्यूनतम व्यास के प्रवाहकीय जल परत पर किया जाना चाहिए।
फिर तांबे के तार पर 0.1 मिमी की न्यूनतम मोटाई के साथ एक तांबे के टेप घुमावदार घुमावदार
ओवरलैप धातु सुरक्षा परत का कुल क्रॉस-सेक्शन तालिका 2 में दिखाया गया है।
160°C के अधिकतम तापमान के मामले में, परिरक्षण परत एक सेकंड के लिए 1000 A की ग्राउंड फॉल्ट करंट का सामना कर सकती है।
जैसा कि चित्र में दिखाया गया है, समकक्ष कंडक्टरों का न्यूनतम क्रॉस सेक्शन DIN VDE 0273 और 0276 के अनुरूप है।
7) इन्सुलेशन परत/
पानी अवरुद्ध परतः तार जाल एक गैर-संवाहक पानी अवरुद्ध टेप से कवर किया जा सकता है, जो पानी की नमी के प्रभाव में सुनिश्चित करने के लिए विस्तार होगा
ऊर्ध्वाधर
जलरोधक।
3-कोर कॉपर कोर XLPE अछूता पावर केबल
8) इन्सुलेशन शीट (बख्तरबंद केबलों के लिए):
इन्सुलेशन शीट में पीवीसी, पीई या एलएसजेडएच की एक परत शामिल है, जिसे कवच के नीचे लगाया जाता है।
9) बख्तरबंद (बख्तरबंद केबलों के लिए): बख्तरबंद में शामिल हैंः एकल कोरः एल्यूमीनियम बख्तरबंद (AWA)
बहु-कोरः स्टील वायर बख्तरबंद (SWA) या स्टील टेप बख्तरबंद (STA)
(1) जस्ती स्टील की पट्टी की दोहरी परत को एक उपयुक्त आंतरिक ओवरलैपिंग तरीके से सर्पिल के रूप में लगाया जाता है।
निचोड़ा हुआ
शीट को अलग करें।
(2) 0.8 मिमी की मोटाई के गल्वानाइज्ड फ्लैट स्टील वायर को सर्पिलली कोटिंग करें
शीट की सतह पर,
कवर दर कम से कम 90% है। फिर 0.3 मिमी की नाममात्र मोटाई के साथ जस्ती स्टील पट्टी
समतल तार की सतह को ढंकने के लिए 50% की कवरेज दर पर सर्पिल वॉल।
10) बाहरी आवरणः
पूरे आवरण में HD620.1 और 2YM3 प्रकारों के अनुसार बाहर निकाले गए पीई यौगिक DMP2 की एक परत शामिल है
डीआईएन के अनुसार
उत्पाद संख्याः
vv, vv22, YJV, YJV22 1, 1-5
कोर शुद्ध तांबा कंडक्टर
2पीवीसी इन्सुलेशन, स्टील कवच के साथ या बिना, पीवीसी शील्ड के साथ
3उच्च गुणवत्ता, आईएसओ 9001, सीसीसी, सीई, आरओएचएस प्रमाणन पारित
4OEM सेवा प्रदान करें।
1. आईईसी 60502 के बराबर चीनी राष्ट्रीय मानक GB/T12706.2-12706.3 के अनुसार निर्मित किया जाएगा
एक्सएलपीई पावर केबल
आवेदन
यह उत्पाद 6/6kV से 26/35kV के बीच एक नामित वोल्टेज के साथ प्रणाली बिजली पारेषण और वितरण लाइनों के लिए उपयुक्त है।इसका उपयोग हवा और भूमिगत बिछाने के लिए किया जा सकता है।.
