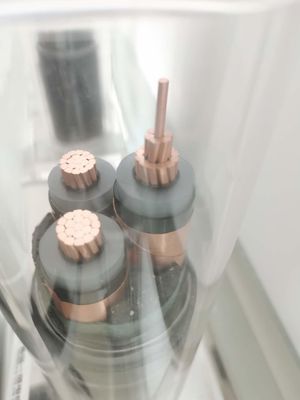

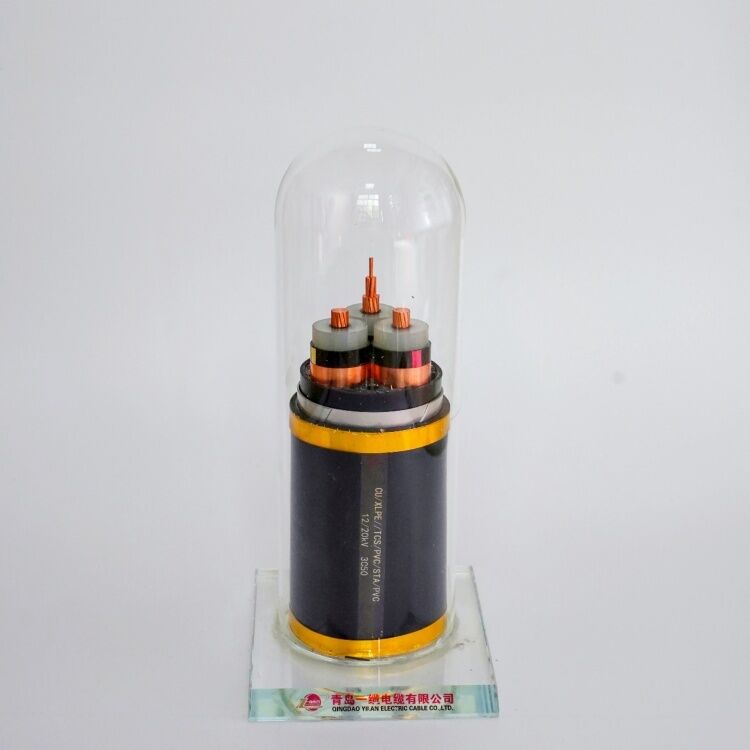

UHV XLPE अछूता केबल
XLPE अछूता केबल
XLPE की मूल सामग्री पॉलीइथाइलीन है, जो रासायनिक रूप से कार्बनिक पेरोक्साइड की क्रॉस-लिंकिंग प्रतिक्रिया के माध्यम से क्रॉस-लिंक किए गए पॉलीइथिलीन (XLPE) में परिवर्तित हो जाती है।पॉलीथीन की क्रॉस-लिंकिंग विधि को संयुक्त राज्य अमेरिका में 1950 के दशक में विकसित किया गया था और तब से लगातार उच्च वोल्टेज पर लागू होने के लिए इसे लगातार विकसित किया गया है।उच्च वोल्टेज की आवश्यकता बढ़ती जा रही है, और 500kV XLPE केबल का व्यवसायीकरण किया गया है
भौतिक और विद्युत विशेषताएँ
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | ६० |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
कंडक्टर का प्रकार
वर्तमान में, तांबे (Cu) और एल्यूमीनियम (Al) XLPE कंडक्टर के लिए मुख्य सामग्री हैं।
(1) कॉपर (Cu)
कॉपर (Cu) कंडक्टर में उन्नत विद्युत विशेषताओं, प्रक्रियात्मकता और आर्थिक लाभ हैं।इसलिए, उनका उपयोग अधिकांश भूमिगत कंडक्टर सामग्रियों में किया जाता है।यह ध्यान देने योग्य है कि इलेक्ट्रोलाइटिक तांबे की शुद्धता 99.96% ~ 99.86% तक पहुंचने की आवश्यकता है।
(2) एल्यूमीनियम (अल)
चूंकि एल्यूमीनियम तांबे की तुलना में लगभग एक तिहाई हल्का है, इसलिए इसे संभालना आसान है।इसकी चालकता लगभग दो-तिहाई तांबा है, लेकिन यह अधिक किफायती है।इन विशेषताओं के कारण, तांबा के बाद अल सबसे व्यापक रूप से उपयोग की जाने वाली सामग्री है।
XLPE के लाभ
प्लास्टिक इन्सुलेशन सामग्री में उत्कृष्ट इन्सुलेशन गुणों, आसान तारों, कनेक्शन और रखरखाव के फायदे हैं, इसलिए वे उन्नत देशों में व्यापक रूप से उपयोग किए जाते हैं।क्रॉस-लिंकिंग तकनीक के विकास के कारण, XLPE अछूता केबलों को उच्च वोल्टेज पर लागू किया जा सकता है।हाल ही में, XLPE केबल पूरी तरह से केबलों की जगह ले चुके हैं।XLPE के फायदे इसके हल्के वजन, थर्मल विशेषताओं, कम वायरिंग लागत और कम सामग्री लागत हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
