| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
| कीमत: | negotiable |
| मानक पैकेजिंग: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| वितरण अवधि: | 8-15 दिन |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | प्रति माह 100 कि.मी. |

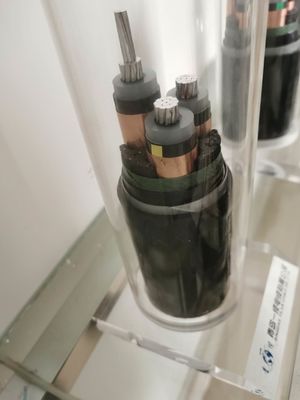

पीवीसी XLPE बिजली केबल 25mm² अछूता
पीवीसी XLPE अछूता बिजली केबल:
पीवीसी एक्सएलपीई अछूता विद्युत केबल एसी रेटेड वोल्टेज यूओ / यू के साथ संचरण और वितरण लाइनों के लिए उपयुक्त हैं जो 0.6 / 1kV से अधिक नहीं हैं।
एक नम और नम वातावरण में बाहरी और इनडोर स्थापना के लिए, इसे सीधे जमीन पर रखा जाना चाहिए, जहां एक ऊर्ध्वाधर या झुकाव वाले स्थान पर और स्लाइड करने में आसान स्थिति में झुकाव और चलते हुए इलाके में अत्यधिक यांत्रिक तनाव होता है।

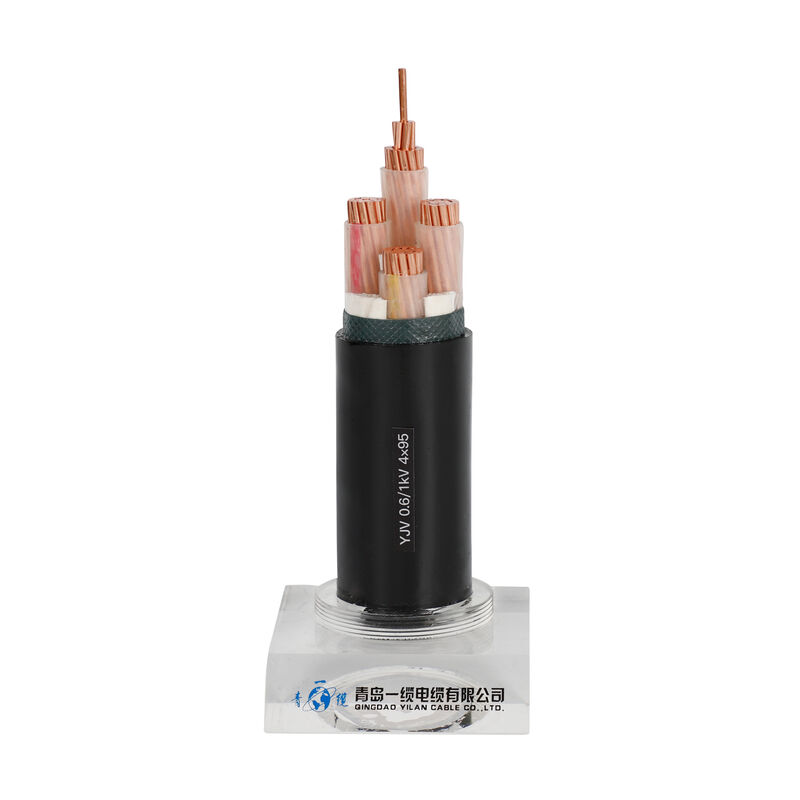

बिजली केबल के मुख्य प्रकार YJV22 / YJV32 संकेत देते हैं:
YJ: XLPE इन्सुलेशन
V: पीवीसी इन्सुलेशन
V: पीवीसी म्यान
22: जस्ती स्टील टेप कवच
32: जस्ती स्टील वायर कवच
भौतिक और विद्युत विशेषताएँ
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | ६० |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
संरचना
कंडक्टर: साधारण दौर में फंसे हुए कॉपर कंडक्टर, IEC 60228 स्तर 2 के अनुरूप
इन्सुलेशन: पीवीसी, XLPE
भीतरी परत: पीवीसी
कवच: तार, स्टील टेप, एल्यूमीनियम तार
आवश्यकताओं के अनुसार, म्यान: पीवीसी IEC 60502, काला से मिलता है
नोट: इन्सुलेशन रंग जैसे मानक या आवश्यकता के अनुसार
सिंगल कोर 25 मिमी 2 पावर केबल
कंडक्टर विशेषताओं: तांबा
इन्सुलेशन: ब्लैक XLPE
इन्सुलेशन मोटाई: 0.7 मिमी
शीथ: पीवीसी
म्यान मोटाई: 1.4 मिमी
लगभग।केबल वजन: 294 किलो / किमी
कुल केबल व्यास: 10.7 मिमी
20C पर अधिकतम डीसी प्रतिरोध: 0.727
आवेदन
0.6 / 1kV के रेटेड वोल्टेज के साथ वितरण और ट्रांसमिशन लाइन के रूप में उपयोग किया जाता है।
जमीन में दफनाने, कुओं और पानी के नीचे बिछाने के लिए उपयुक्त है।कुछ शाफ्ट तनाव का सामना करने में सक्षम।
अंतर्राष्ट्रीय मानक: IEC 60502-1, IEC 60228;
एएसटीएम बीएस, डीआईएन और आईसीईए जैसे अन्य मानकों की आवश्यकताएं
