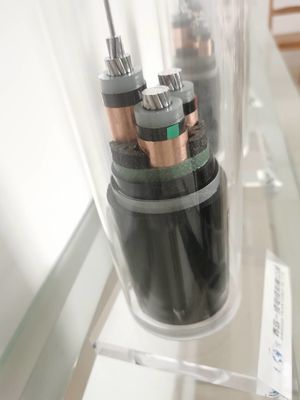

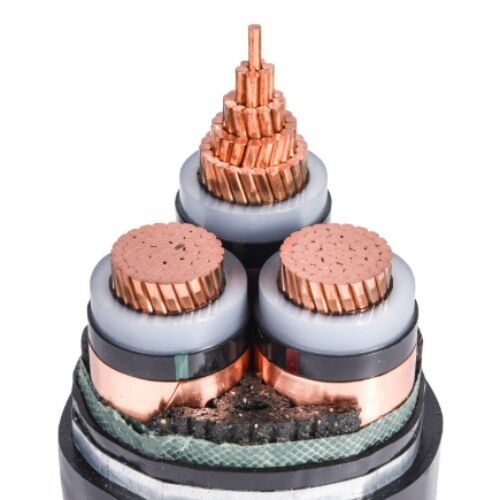

पीवीसी बिजली केबल sheathed:
पॉलिविनील क्लोराइड अछूता पावर केबल्स में न केवल उच्च यांत्रिक शक्ति, अच्छा पर्यावरणीय तनाव प्रतिरोध, अच्छा विद्युत गुण और रासायनिक संक्षारण प्रतिरोध होता है, बल्कि एक सरल संरचना, हल्के वजन और आसान उपयोग भी होते हैं।यह एसी रेटेड वोल्टेज U0 / U के साथ ट्रांसमिशन और वितरण लाइनों के लिए उपयुक्त है जो 0.6 / 1kV तक है।
लौ-मंदक पीवीसी पावर केबल्स की मुख्य विशेषता यह है कि वे आग पकड़ना आसान नहीं हैं, या केबल का निरंतर जलना आग से बहुत सीमित है।यह उन स्थानों के लिए उपयुक्त है, जहां कई केबलों को बारीकी से रखा गया है, जैसे कि पावर स्टेशन, सबवे, टनल, ऊँची-ऊँची इमारतें, बड़े कारखाने, खदानें, तेल क्षेत्र और कोयला खदानें।
भौतिक और विद्युत विशेषताएँ
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | ६० |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
मूलभूत जानकारी
मॉडल: YJV YJLV VV VLV VY VV22 VV23 VV33 आदि
सामग्री का आकार: गोल तार के लिए उपयुक्त है
स्कोप: पावर ग्रिड और सभी उद्योग
प्रमाण पत्र: ISO9001, ISO14001, CCC, CE
विनिर्देशों: 0.5 मिमी 2-630 मिमी 2
अनुप्रयोग: पावर ग्रिड, ट्रांसमिशन लाइन, निर्माण, रेलवे परिवहन, रासायनिक संयंत्र, दूरसंचार, पेट्रोलियम उद्योग, उपकरण निर्माण, इंस्ट्रूमेंटेशन उद्योग आदि।
वोल्टेज: 35KV, 10KV, 0.6 / 1KV, 450 / 750V, 300 / 500V
वर्तमान: एसी: डीसी
इन्सुलेशन सामग्री: XLPE, परमवीर चक्र, आदि।
म्यान सामग्री: XLPE, परमवीर चक्र, आदि
सामग्री का आकार: गोल तार
आवेदन
1. रेटेड वोल्टेज U0 / U, 0.6 / 1kV से 26 / 35kV है।
2. सामान्य ऑपरेशन के तहत, कंडक्टर का अधिकतम तापमान 90oC है।
3. शॉर्ट सर्किट (सबसे लंबी अवधि 5 एस से अधिक नहीं) के तहत कंडक्टर का अधिकतम तापमान 250oC से अधिक नहीं होता है।
4. न्यूनतम स्थापना पर्यावरण का तापमान 0oC से कम नहीं है।
स्थापना झुकने त्रिज्या निम्नलिखित निर्दिष्ट मूल्य से कम नहीं है:
सिंगल कोर अनमैरिड केबल: 20 डी
सिंगल कोर आर्मर्ड केबल: 15 डी
3-कोर नॉन-आर्मर्ड केबल: 15 डी
3-कोर आर्मर्ड केबल: 12 डी
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
