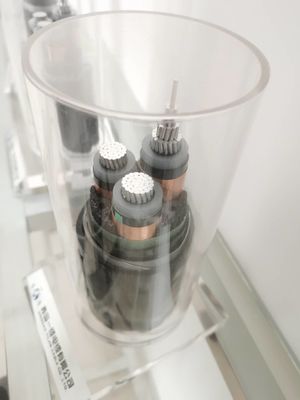

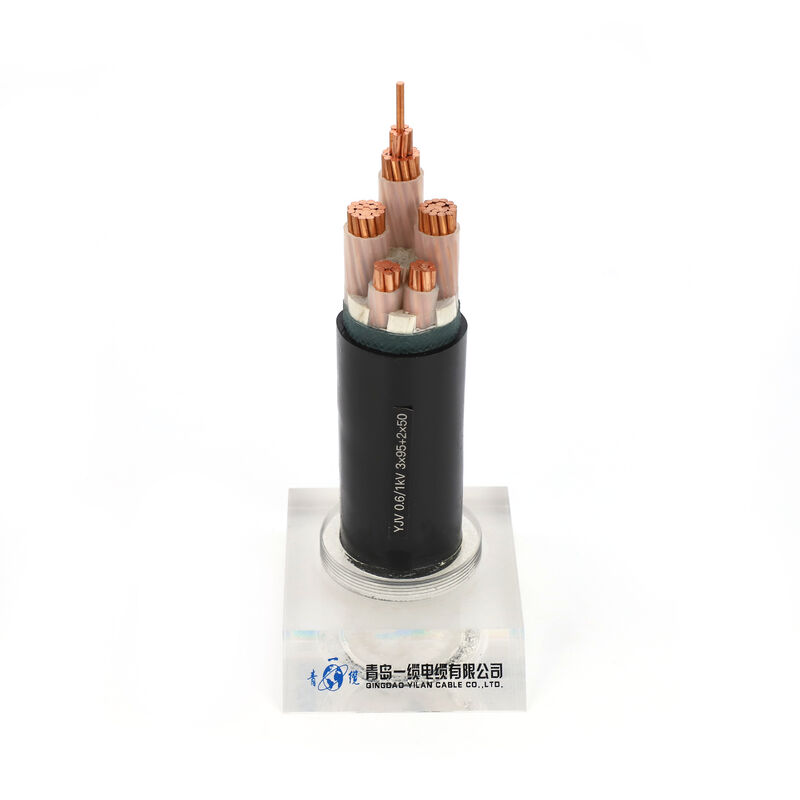

पावर केबल सिंगल कोर / तीन कोर 16-300 मिमी single
बिजली का केबल:
0.6 / 1kV के रेटेड वोल्टेज के साथ बिजली वितरण और ट्रांसमिशन लाइनों के रूप में उपयोग किए जाने वाले 16-300 मिमी 2 पावर केबल।
जमीन में दफनाने, कुओं और पानी के नीचे बिछाने के लिए उपयुक्त है।कुछ शाफ्ट तनाव का सामना करने में सक्षम।
भौतिक और विद्युत विशेषताएँ
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | ६० |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
लागू मानक:
हम IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210 / NFC 32-322, AS-NZS 5000.1 और अन्य मानकों के अनुसार उत्पादन कर सकते हैं।
फ़ीचर:
1. रेटेड वोल्टेज: 0.6 / 1KV
2. केबल कोर संख्या: 1 कोर, 2 कोर, 3 कोर, 4 कोर, 5 कोर, 3 + 1 कोर (3.5 कोर), 3 + 2 कोर, 4 + 1 कोर, आदि।
3. लंबे समय तक काम करने वाला उच्चतम कंडक्टर।पीवीसी अछूता
अधिकतम तापमान 70 ℃ है, और XLPE इन्सुलेशन का अधिकतम तापमान 90 ℃ है।पीवीसी इन्सुलेशन तापमान 160 ℃, XLPE इन्सुलेशन तापमान 250 ℃ है।
संरचना:
कंडक्टर: Cu / Al (ठोस / बहु-किनारा)
इन्सुलेशन: XLPE / PVC / PE / LSHF
आंतरिक म्यान (यदि एक कवच परत है तो लागू होता है): पीवीसी / पीई
कवच की परत (यदि आवश्यक हो): एल्यूमीनियम टेप / एल्यूमीनियम तार / स्टील के तार / स्टील टेप
बाहरी म्यान: पीवीसी / पीई / एलएसएचएफ
एक नम वातावरण में बाहरी और इनडोर स्थापना के लिए, इसे सीधे जमीन (एक अच्छी तरह से संरक्षित जगह), पाइप, खांचे और स्टील समर्थन फ्रेम पर रखा जाना चाहिए।35kV और उससे नीचे के पारेषण और वितरण प्रणालियों में उपयोग किया जाता है।यह पूरी तरह से तेल-संदूषित कागज अछूता विद्युत केबलों को बदल सकता है, और आंशिक रूप से पॉलीविनाइल क्लोराइड अछूता बिजली केबलों को भी बदल सकता है।यह व्यापक रूप से बिजली, निर्माण, खनन, धातु विज्ञान, पेट्रो रसायन और संचार क्षेत्रों में उपयोग किया जाता है।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
