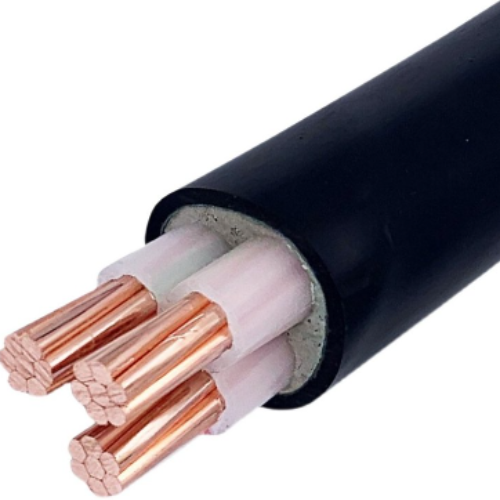

मध्यम वोल्टेज केबल XLPE अछूता गैर-बख़्तरबंद बिजली केबल
XLPE अछूता मध्यम वोल्टेज केबल अनुप्रयोगों:
एक्सएलपीई इन्सुलेशन के साथ मध्यम वोल्टेज केबलों (एमवी केबल्स) का उपयोग 35kV या कम बिजली ट्रांसमिशन और वितरण प्रणालियों में बिजली प्रसारित करने और वितरित करने के लिए किया जाता है।यह व्यापक रूप से बिजली, निर्माण, खनन, धातु विज्ञान, पेट्रोकेमिकल और संचार क्षेत्रों में उपयोग किया जाता है, और पूरी तरह से तेल-डूबे कागज-अछूता बिजली केबलों की जगह लेता है।केबल के /Characteristics 1. रेटेड वोल्टेज U0 / U (उम): 3.6 / 6 (7.2) -6/6 (7.2) -6/10 (12) -8.7 / 10 (12) -8.7 / 15 (17.5) - 12/20 (24) -18/30 (36) -21/35 (40.5) -26/35 (40.5) केवी।
2. लंबी अवधि के काम के लिए कंडक्टर का अधिकतम स्वीकार्य कार्य तापमान 90 डिग्री है।
3. जब शॉर्ट-सर्किट (सबसे लंबे समय तक लंबी अवधि 5 सेकंड से अधिक न हो)।कंडक्टर का अधिकतम तापमान 250 डिग्री से अधिक नहीं होता है।
4. केबल बिछाने पर कोई क्षैतिज गिरावट प्रतिबंध नहीं है।बिछाने के दौरान परिवेश का तापमान 0. से कम नहीं होना चाहिए अन्यथा, इसे पहले से गरम किया जाना चाहिए।
5. उत्कृष्ट विद्युत गुण, रासायनिक प्रतिरोध।
6. जब बिछाने, वे उचित कर्षण का सामना कर सकते हैं।वे बाहरी कर्षण का सामना कर सकते हैं।जलने के बाद कम धुआं और हलोजन मुक्त छोड़ दें।केबल को जलाने में देरी।
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
निर्माण
कंडक्टर: कॉपर या एल्यूमीनियम
कंडक्टर आकार: परिपत्र फंसे या संकुचित परिपत्र फंसे
सूरत आकार: परिपत्र
इन्सुलेशन: XLPE
कवच प्रकार: STA (स्टील टेप बख़्तरबंद), SWA (स्टील वायर आर्मर्ड), AWA (एल्यूमीनियम तार बख़्तरबंद)
शीथ सामग्री: पीवीसी या पॉलीथीन
