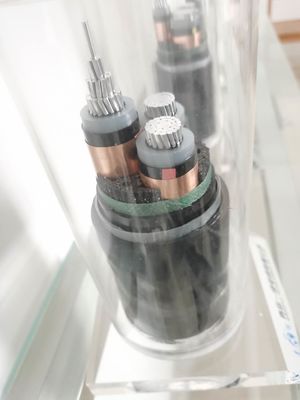

3-कोर XLPE / पीवीसी अछूता कॉपर कोर पावर केबल
XLPE अछूता बिजली केबलआवेदन:
हम 6, 12kv, 8.7 / 15kv विभिन्न बिजली केबल ट्रांसमिशन और ट्रांसफॉर्मेशन लाइनों के साथ रेटेड वोल्टेज (U0 / U) का उत्पादन 0.6 / 1 kv से 1.8 / 3kv, 3.6 / 6kv, 3.6 / 7.2kv, 6/10kv, 8.7 कर सकते हैं। / 17.5kv, 12 / 20kv, 12 / 24kv, 18 / 30kv, 18 / 36kv जलरोधी प्रयोजनों के लिए उपयोग किए जाते हैं।
भौतिक और विद्युत विशेषताएँ
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
2. मानक:
और हमारे उत्पादों को IEC मानकों या CE, DIN, VDE, BS, AS, GB, NZS, GOST, NFC, UL, ANSI मानकों को पूरा करने के लिए ग्राहकों की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।
3. उत्कृष्ट प्रदर्शन:
इस तरह की केबल में एक विशेष अग्निरोधक कोटिंग होती है, इसलिए इसमें उत्कृष्ट गर्मी इन्सुलेशन और अग्निरोधक प्रदर्शन होता है।यह मुख्य रूप से आधुनिक शहरी इमारतों और आपातकालीन सुरक्षा प्रकाश व्यवस्था, नियंत्रण और पावर सर्किट, पावर स्टेशन, फायर अलार्म सिस्टम, भूमिगत सुरंगों, लिफ्ट, एस्केलेटर और उच्च वृद्धि जैसी सख्त सुरक्षा आवश्यकताओं वाले स्थानों में अग्नि सुरक्षा, निगरानी और अलार्म उपकरणों के लिए उपयोग किया जाता है। इमारतों।
जलते समय, इस तरह की केबल फैल नहीं जाएगी और जल जाएगी, हलोजन और कम धुआं का उत्सर्जन नहीं करेगी, गैर विषैले है, लोगों को घुटन और जंग से बचा सकती है, और उपकरण को नुकसान से बचाने में मदद कर सकती है।पीवीसी केबल्स की तुलना में, XLPE केबल्स में एक उच्च दीर्घकालिक कार्य तापमान और एक बड़ा रेटेड करंट होता है।समान शर्तों के तहत, XLPE इन्सुलेशन परत पीई या पीवीसी की तुलना में पतली है, जो न केवल केबल की गुणवत्ता और प्रदर्शन में सुधार करता है, बल्कि हमारी उत्पादन लागत को भी कम करता है।
4. उत्पाद सुविधाएँ:
1) सबसे छोटा।स्थापना पर्यावरण का तापमान: 0 डिग्री सेल्सियस
2) उच्चतम।सामान्य निरंतर काम कर रहे तापमान: 90 डिग्री सेल्सियस
3) उच्चतम।शॉर्ट सर्किट (5 एस तक) के दौरान स्वीकार्य कंडक्टर तापमान: 250 डिग्री सेल्सियस
4) स्वीकार्य झुकने त्रिज्या:
सिंगल कोर: core20 (डी + डी) ≥ 5%
तीन कोर: (15 (डी + डी) ≥ 5%
(D केबल का वास्तविक कुल व्यास है, d चालक का वास्तविक कुल व्यास है)
5. नाममात्र पार के अनुभागीय क्षेत्र:
हम 1.5 मिमी 2 2.5 मिमी 2 से 4 मिमी 2 तक 6 मिमी 2 10 मिमी 2 16 मिमी 2 25 मिमी 2 35 मिमी 2 50 मिमी 2 70 मिमी 2 95 मिमी 2 120 मिमी 2 150 मिमी 2 185 मिमी 2 240 मिमी 2 300 मिमी 2 400 मिमी 2 500 मिमी 2 500 मिमी 2 500 मिमी 2 में 800 मिमी 2 के साथ नाममात्र क्रॉस-सेक्शन के साथ डिज़ाइन और उत्पादन कर सकते हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
