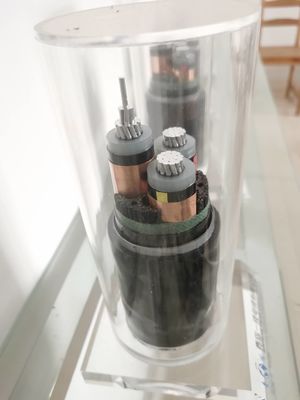

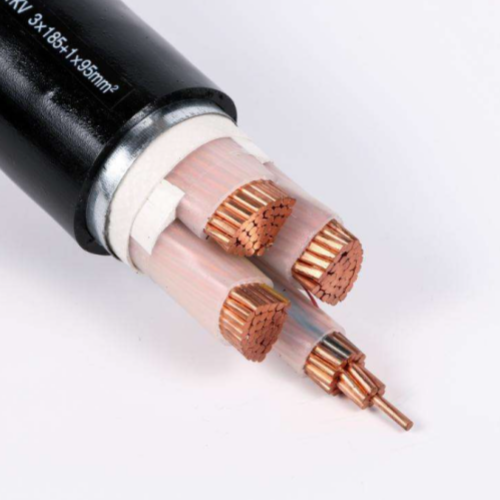

आग प्रतिरोधी XLPE शील्ड पावर केबल
XLPE बिजली केबल sheathed
इस तरह की केबल में एक विशेष अग्निरोधक कोटिंग होती है, इसलिए इसमें उत्कृष्ट गर्मी इन्सुलेशन और अग्निरोधक प्रदर्शन होता है।यह मुख्य रूप से आधुनिक शहरी इमारतों और आपातकालीन सुरक्षा प्रकाश व्यवस्था, नियंत्रण और पावर सर्किट, पावर स्टेशन, फायर अलार्म सिस्टम, भूमिगत सुरंगों, लिफ्ट, एस्केलेटर और उच्च वृद्धि जैसी सख्त सुरक्षा आवश्यकताओं वाले स्थानों में अग्नि सुरक्षा, निगरानी और अलार्म उपकरणों के लिए उपयोग किया जाता है। इमारतों।
जलते समय, इस तरह की केबल फैल नहीं जाएगी और जल जाएगी, हलोजन और कम धुआं का उत्सर्जन नहीं करेगी, गैर विषैले है, लोगों को घुटन और जंग से बचा सकती है, और उपकरण को नुकसान से बचाने में मदद कर सकती है।पीवीसी केबल्स की तुलना में, XLPE केबल्स में एक उच्च दीर्घकालिक कार्य तापमान और एक बड़ा रेटेड करंट होता है।समान शर्तों के तहत, XLPE इन्सुलेशन परत पीई या पीवीसी की तुलना में पतली है, जो न केवल केबल की गुणवत्ता और प्रदर्शन में सुधार करता है, बल्कि हमारी उत्पादन लागत को भी कम करता है।
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
उत्पाद विशेषताएं
1.1 केबल कंडक्टर का दीर्घकालिक स्वीकार्य कार्य तापमान 70 ° C से अधिक नहीं है;
1.2।जब शॉर्ट-सर्कुलेटेड (सबसे लंबी अवधि 5 सेकंड से अधिक नहीं होती है), तो केबल कंडक्टर का अधिकतम तापमान 160 डिग्री सेल्सियस से अधिक नहीं होता है;
१.३।केबल बिछाने पर परिवेश का तापमान 0 डिग्री सेल्सियस से कम नहीं होना चाहिए।
2. विशेषताओं का उपयोग करें
2.1 केबल कंडक्टर का अधिकतम रेटेड तापमान 90 डिग्री सेल्सियस है, और शॉर्ट-सर्किट समय (सबसे लंबी अवधि 5 एस से अधिक नहीं है), और केबल कंडक्टर का अधिकतम तापमान 250 डिग्री सेल्सियस से अधिक नहीं है।
2.2 केबल बिछाने के दौरान परिवेश का तापमान 0 ° C से कम नहीं होना चाहिए
2.3 बिछाने वाले त्रिज्या को बिछाने के समय अनुमति दी जानी चाहिए: सिंगल-कोर केबल केबल के बाहरी व्यास से 15 गुना से कम नहीं होते हैं;मल्टी-कोर केबल केबल के बाहरी व्यास से 10 गुना से कम नहीं हैं
