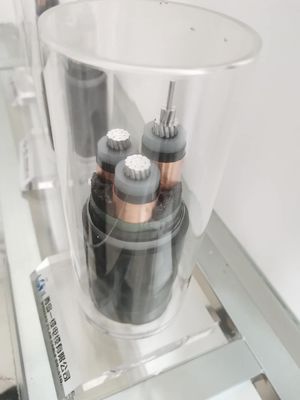

Xlpe अछूता परमवीर चक्र लिपटा इस्पात टेप इस्पात तार बख़्तरबंद बिजली केबल
1. XLPE केबल मानक:
GB12706 (IEC60502 के बराबर) के अनुसार, इसे ASTM, BS, DIN और AS / NZS मानकों या अन्य आवश्यकताओं के अनुसार भी किया जा सकता है।
2. XLPE केबल के रेटेड वोल्टेज:
0.6 / 1KV 6 / 10KV;8.7 / 15KV;12 / 20KV;18 / 20KV;21 / 35KV;6 / 35KV
३।भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

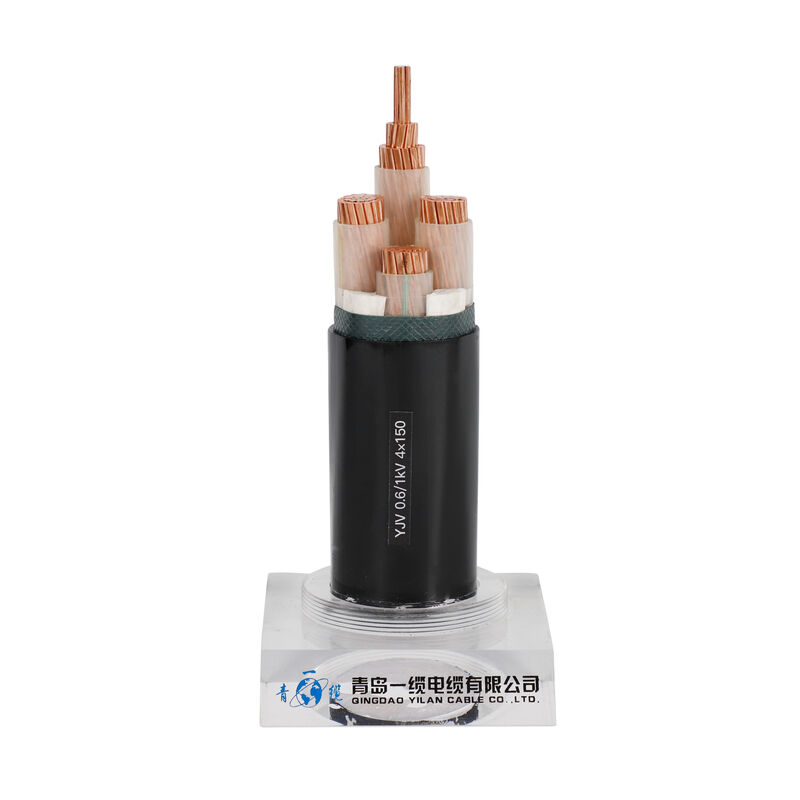

4. XLPE केबल की संरचना:
कंडक्टर: तांबा या एल्यूमीनियम
इन्सुलेशन: XLPE
भीतरी म्यान: पीवीसी या पीई
कवच: जस्ती स्टील की पट्टी, जस्ती स्टील के तार
बाहरी म्यान: पीवीसी या पीई
केबल क्रॉस-सेक्शन की संख्या: 1 कोर (सिंगल कोर), 2 कोर (डबल कोर), 3 कोर, 4 कोर (बराबर क्रॉस-सेक्शनल क्षेत्र के साथ 4 कोर) या 3 समान क्रॉस-सेक्शनल क्षेत्र + छोटे के लिए 1 तटस्थ कोर क्रॉस-अनुभागीय क्षेत्र), 5 कोर (5 3 समान क्रॉस-अनुभागीय क्षेत्र कोर + 2 छोटे क्षेत्र तटस्थ कोर या 4 बराबर क्रॉस-अनुभागीय क्षेत्र + 1 छोटे-क्षेत्र तटस्थ कोर। हम उपरोक्त केबलों के लिए बख्तरबंद और निहत्थे प्रकार प्रदान करते हैं।
यह ग्राहकों की आवश्यकताओं के अनुसार भी बनाया जा सकता है।
५।फायदा:
एक प्रकार।उत्कृष्ट विद्युत और यांत्रिक गुण
बीरासायनिक जंग और थर्मल उम्र बढ़ने, पर्यावरण तनाव और लौ मंदता के लिए सबसे अच्छा प्रतिरोध
C. सरल संरचना, प्रयोग करने में आसान
डीखर्च कम करें
