| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
| कीमत: | negotiable |
| मानक पैकेजिंग: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| वितरण अवधि: | 8-15 दिन |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | प्रति माह 100 कि.मी. |

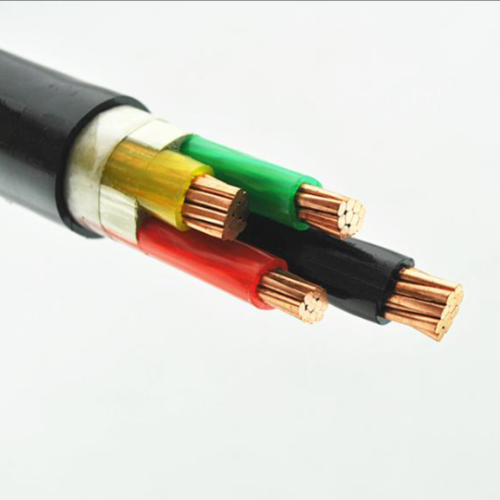

3 कोर एमवी एक्सएलपीई विद्युत केबल औद्योगिक संयंत्रों के लिए तांबा कंडक्टर
आवेदन
ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉक, विद्युत ऊर्जा संयंत्रों और औद्योगिक संयंत्रों में इस्तेमाल किया जाता है।केबल नहरों में, पानी में, ऐसी परिस्थितियों में जहां केबलों को भारी यांत्रिक तनाव और तन्यता तनाव के संपर्क में नहीं रखा जाता है।
मानक
अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
निर्माण
1..... नंगे तांबे के तार
2..... अर्धचालक सामग्री की आंतरिक परत
3..... क्रॉस-लिंक्ड पॉलीएथिलीन का कोर इन्सुलेशन
4..... अर्धचालक सामग्री की बाहरी परत
5..... अर्धचालक टेप
6..... तांबे के तारों या टेप की स्क्रीन
7..... भरने के लिए पट्टी, यार्न या कागज
8..... गैर बुना हुआ लपेटने वाला टेप या लौ retardant
9.... कुल मिलाकर शीटः पॉलीविनाइलक्लोराइड (PVC) या FR-PVC, PE, LSOH
भौतिक और विद्युत विशेषताएं
| कोर संख्या x | इन्सुलेशन | शीट | बाहरी Ø | वजन | 30°C की हवा में वर्तमान नामित | 20 डिग्री सेल्सियस पर वर्तमान रेटिंग | |
| क्रॉस सेक. | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| मिमी2 | मिमी | मिमी | मिमी | मिमी | किलोग्राम / किमी | ए | ए |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
एमवी ((६ से ३५ केवी) पावर केबल विवरण
YJ: XLPE इन्सुलेशन
V: पीवीसी शीट
32: स्टील वायर बख्तरबंद 3 कोर
22: स्टील टेप बख्तरबंद 3 कोर
72: एल्यूमीनियम तार बख्तरबंद 1 कोर
62: स्टेनलेस स्टील टेप बख्तरबंद 1 कोर
ZR: लौ प्रतिरोधी
यह उत्पाद 3.6/6kV-26/36kV प्रणाली के AC रेटेड वोल्टेज ((U0/U) के साथ पावर ट्रांसमिशन और वितरण लाइन पर लागू होता है।यह हवा में मार्गित किया जाता है (केबल ब्रिज फ्रेम,इनडोर दीवार समर्थन,और ट्रे) और मिट्टी (सीधे दफन), केबल खाई, पाइप आदि) क्रमशः सुरक्षा परत संरचना के अंतर के अनुसार।
