| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
| कीमत: | negotiable |
| मानक पैकेजिंग: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| वितरण अवधि: | 8-15 दिन |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | प्रति माह 100 कि.मी. |

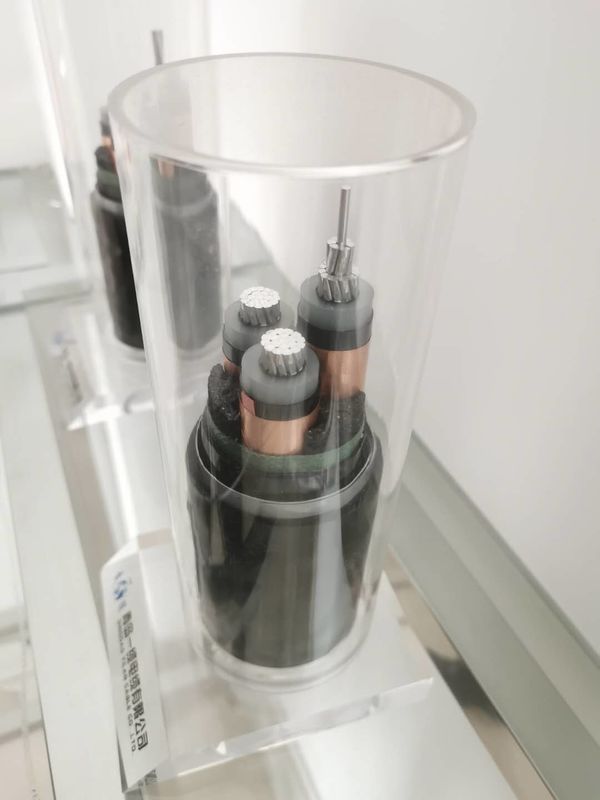

अनुकूलित XLPE विद्युत केबल
XLPE विद्युत केबल
एक्सएलपीई केबल एक क्रॉस-लिंक्ड पॉलीइथिलीन अछूता एल्यूमीनियम कोर बख्तरबंद केबल को संदर्भित करता है। एक्सएलपीई केबल में, एल्यूमीनियम स्ट्रैंड्ड तार को पहले अर्धचालक एक्सट्रूज़न के रूप में आश्रित किया जाता है।स्ट्रैन्डेड तार एक चिकनी कंडक्टर सतह प्रदान करता है और केबल झुक जाता है जब कंडक्टर सतह पर एक गुहा के गठन को रोकता है. आश्रित कंडक्टर को एक्सट्रूडेड एक्सएलपीई यौगिक के साथ अछूता किया जाता है।और उस पर तांबे या एल्यूमीनियम टेप के रूप में एक गैर चुंबकीय धातु परिरक्षण परत लगाई जाती हैयदि यह बहु-कोर केबल है, तो कोर के तार को एक उपयुक्त भराव के साथ एक साथ रखें और इसे पीवीसी टेप या एक्सट्रूडेड पीवीसी से लपेटें। यांत्रिक सुरक्षा के लिए,एकल-कोर केबलों के लिए गैर-चुंबकीय एल्यूमीनियम तार/टेप/टेप कवच और बहु-कोर केबलों के लिए इस्पात तार कवच आंतरिक आवरण पर प्रदान किए जाते हैंबाहरी जैकेट के रूप में पीवीसी/पीई की एक परत को बाहर निकालें, आमतौर पर नमी के प्रवेश को रोकने के लिए पीछे के रंग के साथ।
भौतिक और विद्युत विशेषताएं
| कोर संख्या x | इन्सुलेशन | शीट | बाहरी Ø | वजन | 30°C की हवा में वर्तमान नामित | 20 डिग्री सेल्सियस पर वर्तमान रेटिंग | |
| क्रॉस सेक. | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| मिमी2 | मिमी | मिमी | मिमी | मिमी | किलोग्राम / किमी | ए | ए |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
एक्सएलपीई इन्सुलेटर की स्थानिक विशेषताएं
एक्सएलपीई इन्सुलेटर्स की स्थानिक विशेषता यह है कि पॉलीएथिलीन की लंबी आणविक श्रृंखलाएं रबर वल्केनाइजेशन के समान प्रक्रिया के माध्यम से एक दूसरे के साथ क्रॉस-लिंक्ड होती हैं,इस प्रकार एक मजबूत बंधन के साथ एक तीन आयामी नेटवर्क संरचना का गठनशुद्ध पॉलीइथिलीन एक थर्मोप्लास्टिक सामग्री है जो गर्म होने पर नरम हो जाती है और प्लास्टिक बन जाती है, और ठंडा होने पर कठोर हो जाती है। शुद्ध पॉलीइथिलीन को थर्मोस्टेट एक्सएलपीई में परिवर्तित किया जाएगा, अर्थातयह गर्म करने के बाद स्थायी रूप से ठोस हो जाएगा. क्रॉस-लिंकिंग प्रक्रिया के माध्यम से, केबल की पॉलीएथिलीन इन्सुलेशन परत में थर्मल स्थिरता है, और पिघलने का बिंदु भी काफी सुधार हुआ है।XLPE अछूता केबलों में अधिक गर्मी प्रतिरोध होता है और इसलिए थर्मल विरूपण के लिए बेहतर प्रतिरोध होता हैउत्कृष्ट थर्मल प्रदर्शन के कारण, एक्सएलपीई केबलों की वर्तमान-वाहक क्षमता पारंपरिक केबलों की तुलना में अधिक है।
आवेदन का दायरा
एक्सएलपीई केबल 132 केवी के उच्च वोल्टेज और अल्ट्रा उच्च वोल्टेज अनुप्रयोगों के लिए उपयुक्त हैं। केबल का उपयोग उच्च वोल्टेज ट्रांसमिशन में लंबे केबल पथ के लिए किया जा सकता है,जिसमें डाइलेक्ट्रिक हानि एक प्रमुख भूमिका निभाती हैअन्य उच्च वोल्टेज केबलों की तुलना में, यह केबल वजन में हल्का है, इसलिए इसे आसानी से खिंचाया जा सकता है। चूंकि तेल कभी भी इन्सुलेटर से प्रवास नहीं करेगा,यह बिना किसी हिचकिचाहट के झुकाव या ऊर्ध्वाधर संचालन में स्थापित किया जा सकता हैएक्सएलपीई इन्सुलेशन सामग्री में अत्यधिक उच्च नमी प्रतिरोध है, इसलिए कनेक्ट करने और समाप्त करने के दौरान कोई विशेष सावधानियों की आवश्यकता नहीं है।एक्सएलपीई केबलों को जोड़ने के लिए आवश्यक समय समान ग्रेड के किसी अन्य पारंपरिक केबल की तुलना में कम है. इन केबलों का उपयोग किसी भी कंपन लेआउट में सुरक्षित रूप से किया जा सकता है, जैसे कि पुल। इन केबलों में जमीन पर पानी, रसायनों, तेलों और संक्षारक फ्लोराइड नमक का बेहतर प्रतिरोध होता है।इनमें आग का खतरा नहीं हैये केबल उम्र बढ़ने के कारण विफलता के प्रति कम संवेदनशील होते हैं और अधिक सेवा जीवन रखते हैं।
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
