| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
| कीमत: | negotiable |
| मानक पैकेजिंग: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| वितरण अवधि: | 8-15 दिन |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | प्रति माह 100 कि.मी. |

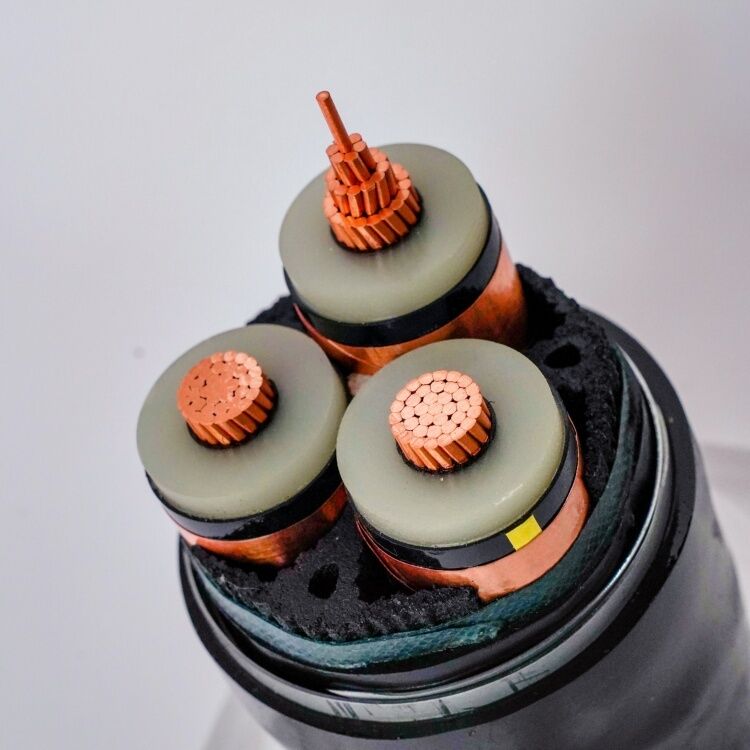

आईईसी 60502-1 के अनुसार 600/1000V, XLPE अछूता केबल
आवेदन क्षेत्र
इन केबलों का उपयोग कम वोल्टेज की स्थापना प्रणालियों में बिजली की आपूर्ति के लिए किया जाता है और इनडोर और आउटडोर, केबल नलिकाओं, भूमिगत, बिजली और विनिमय स्टेशनों में स्थापना के लिए उपयुक्त हैं,स्थानीय ऊर्जा वितरण, और औद्योगिक संयंत्रों में यांत्रिक क्षति के बिना।
कंडक्टर
कंडक्टर को IEC 60228 स्तर 1 या 2 के अनुसार साधारण या धातु-लेपित एनील्ड कॉपर या साधारण एल्यूमीनियम या एल्यूमीनियम मिश्र धातु या कक्षा 5 साधारण या धातु-लेपित कॉपर होना चाहिए।
इन्सुलेशन
एक्सएलपीई की सामग्री और मोटाई आईईसी 60502 या बीएस 5467 की आवश्यकताओं को पूरा करना चाहिए और यह 90 डिग्री सेल्सियस पर निरंतर संचालन के लिए उपयुक्त है।
भौतिक और विद्युत विशेषताएं
| कोर संख्या x | इन्सुलेशन | शीट | बाहरी Ø | वजन | 30°C की हवा में वर्तमान नामित | 20 डिग्री सेल्सियस पर वर्तमान रेटिंग | |
| क्रॉस सेक. | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| मिमी2 | मिमी | मिमी | मिमी | मिमी | किलोग्राम / किमी | ए | ए |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
असेंबली/आंतरिक आवरण
केबलों के लिए गोल कोर के साथ, पांच से अधिक कोर के साथ केबलों को छोड़कर,ओवरलैप वाले आंतरिक आवरणों का प्रयोग केवल तभी किया जा सकता है जब कोर के बीच की खाई को काफी हद तक भर दिया गया हो. एक्सट्रूडेड आंतरिक कवर परत लगाने से पहले, यह एक उपयुक्त चिपकने वाला पदार्थ का उपयोग करने की अनुमति है। सामग्री इन्सुलेशन सामग्री के साथ संगत होनी चाहिए,और आंतरिक ढक्कन और भरने की परत के लिए प्रयुक्त सामग्री केबल के कार्य तापमान के लिए उपयुक्त और इन्सुलेट सामग्री के साथ संगत होनी चाहिएहेलोजन मुक्त केबलों के लिए, आंतरिक आवरण और भरने की परत भी हेलोजन मुक्त यौगिकों से होनी चाहिए।
कवच
आईईसी 60502-1 के अनुसार, एल्यूमीनियम/गल्वानाइज्ड स्टील/स्टील के तार को आंतरिक कवर पर सर्पिल रूप से घुमाया जाता है,और दोहरी एल्यूमीनियम/स्टील टेप और तांबा/टिन तांबा तार भी आवश्यकताओं के अनुसार निर्मित किया जा सकता है.
बाहरी आवरण
बाहरी आवरण ST1/ST2 प्रकार का पीवीसी, ST3/ST7 प्रकार का पॉलीएथिलीन, हेलोजन मुक्त यौगिक ST8, पॉलीक्लोरोप्रेन,IEC 60502-1 के अनुसार क्लोरोसल्फोनेटेड पॉलीएथिलीन या इसी तरह के पॉलिमर, SE1 प्रकार भी अनुरोध पर उपलब्ध है।
केबल शीट का अग्नि प्रदर्शन
केबल को आईईसी 60332-3-22, आईईसी 60332-3-23 और आईईसी 60332-3-24 की लौ retardant परीक्षण आवश्यकताओं को पूरा करने के लिए एक विशेष लौ retardant पीवीसी जैकेट के साथ प्रदान किया जा सकता है,और हेलोजन मुक्त सामग्री आईईसी 60754-1 / 2 और आईईसी 60684 -2 के अनुरूप हैं.
