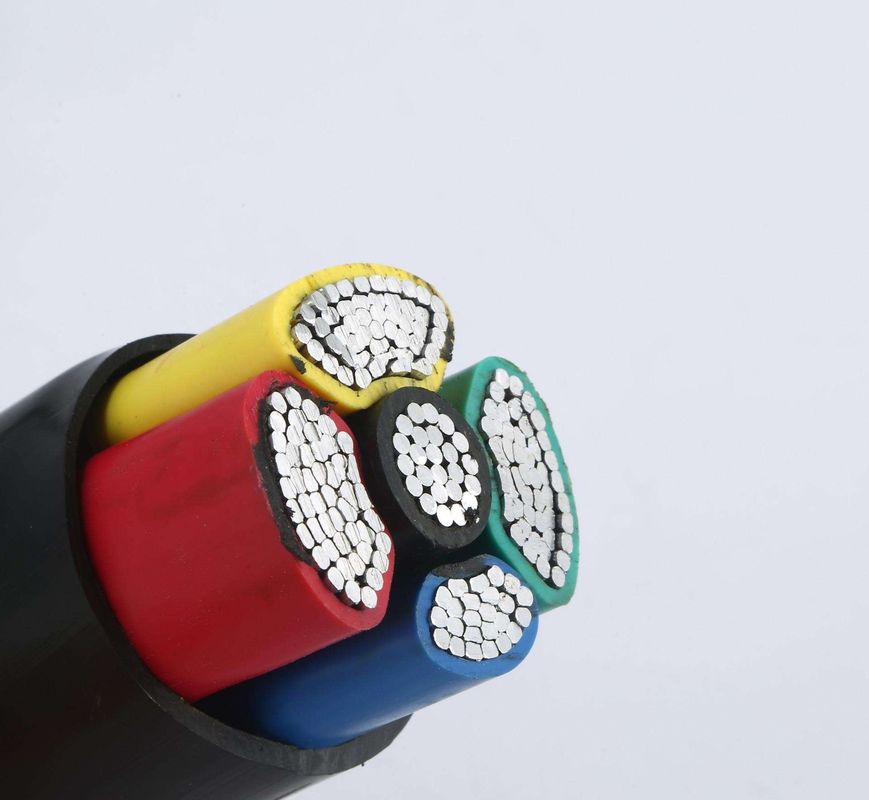

5 कोर 25 एमएम 2 पे एक्सएलपीई इन्सुलेट विद्युत पावर केबल
बस्तु क्रमाँक: वाईजेएलवी
रेटेड वोल्टेज :0.6/1 केवी
मानक: जीबी/टी १२७०६.१-२००८, आईईसी ६०५०२-२००४
यह उत्पाद एसी रेटेड वोल्टेज 0.6/1kv और 50Hz ऑपरेटिंग आवृत्ति लाइनों के तहत बिजली पारेषण और वितरण के लिए उपयुक्त है।
वोल्टेज रेटिंग एक्स एल पी ई बिजली का केबल | सं. x कंडक्टर संख्या x mm2 x का नाममात्र क्रॉस सेक्शन | |||||||
1 कोर | 2 कोर | 3 कोर | 3+1 कोर | 4कोर | 3+2 कोर | 4+1 कोर | 5 कोर | |
0.6/1 केवी | 1x4 मिमी2 | 2x4 मिमी2 | 3x4 मिमी2 | 3x4 मिमी2 + 1x2.5 मिमी2 | 4x4 मिमी2 | 3x4 मिमी2 + 2x2.5 मिमी2 | 4x4 मिमी2 + 1x2.5 मिमी2 | 5x2.5 मिमी2 |
1x6 मिमी2 | 2x6 मिमी2 | 3x6 मिमी2 | 3x6 मिमी2 + 1x4 मिमी2 | 4x6 मिमी2 | 3x6 मिमी2 + 2x4 मिमी2 | 4x6 मिमी2 + 1x4 मिमी2 | 5x4 मिमी2 | |
1x10 मिमी2 | 2x10 मिमी2 | 3x10 मिमी2 | 3x10 मिमी2 + 1x6 मिमी2 | 4x10 मिमी2 | 3x10 मिमी2 + 2x6 मिमी2 | 4x10 मिमी2 + 1x6 मिमी2 | 5x6 मिमी2 | |
1x16 मिमी2 | 2x16 मिमी2 | 3x16mm2 | 3x16 मिमी2 + 1x10 मिमी2 | 4x16 मिमी2 | 3x16 मिमी2 + 2x10 मिमी2 | 4x16 मिमी2 + 1x10 मिमी2 | 5x10 मिमी2 | |
1x 25 मिमी2 | 2x 25 मिमी2 | 3x 25 मिमी2 | 3x25 मिमी2 + 1x16 मिमी2 | 4x25 मिमी2 | 3x25 मिमी2 + 2x16 मिमी2 | 4x25 मिमी2 + 1x16 मिमी2 | 5x16 मिमी2 | |
1x35 मिमी2 | 2x35 मिमी2 | 3x 35 मिमी2 | 3x35 मिमी2 + 1x16 मिमी2 | 4x35 मिमी2 | 3x35 मिमी2 + 2x16 मिमी2 | 4x35 मिमी2 + 1x16 मिमी2 | 5x25 मिमी2 | |
1x50 मिमी2 | 2x50 मिमी2 | 3x 50 मिमी2 | 3x50 मिमी2 + 1x25 मिमी2 | 4x50 मिमी2 | 3x50 मिमी2 + 2x25 मिमी2 | 4x50 मिमी2 + 1x25 मिमी2 | 5x35 मिमी2 | |
1x70 मिमी2 | 2x70 मिमी2 | 3x 70 मिमी2 | 3x70 मिमी2 + 1x35 मिमी2 | 4x70 मिमी2 | 3x70 मिमी2 + 2x35 मिमी2 | 4x70 मिमी2 + 1x35 मिमी2 | 5x50 मिमी2 | |
1x95 मिमी2 | 2x95 मिमी2 | 3x 95 मिमी2 | 3x95 मिमी2 + 1x50 मिमी2 | 4x95 मिमी2 | 3x95 मिमी2 + 2x50 मिमी2 | 4x95 मिमी2 + 1x50 मिमी2 | 5x70 मिमी2 | |
1x120 मिमी2 | 2x120 मिमी2 | 3x 120 मिमी2 | 3x120mm2 + 1x70mm2 | 4x120 मिमी2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 मिमी2 | |
1x150 मिमी2 | 2x150 मिमी2 | 3x 150 मिमी2 | 3x150mm2 + 1x70mm2 | 4x150 मिमी2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 मिमी2 | 2x185 मिमी2 | 3x 185 मिमी2 | 3x185mm2 + 1x95mm2 | 4x185 मिमी2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 मिमी2 | 3x 240 मिमी2 | 3x240mm2 + 1x120mm2 | 4x240 मिमी2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 मिमी2 | 3x 300 मिमी2 | 3x300mm2 + 1x150mm2 | 4x300 मिमी2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 मिमी2 | ||||||||
1x500 मिमी2 |
अन्य बिजली केबल
क्रॉस-लिंक्ड पॉलीथीन या पीवीसी इन्सुलेशन, पीवीसी या पॉलीथीन बाहरी म्यान, एसटीए बख़्तरबंद या गैर-बख़्तरबंद बिजली केबल्स / केबल्स कॉपर कोर पावर केबल्स
प्रकार: वीवी, वाईजेवी, वीवी22, वाईजेवी22, वीवी23, वाईजेवी23, एनएच-वीवी2 2
कोर की संख्या: सिंगल कोर, 2 कोर, 3 कोर, 4 कोर, 5 कोर
उत्पादन रेंज: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2, 630mm2
प्रासंगिक वोल्टेज: 300/300v, 300/500v, 450/750v, 0.6/1kV
अनुप्रयोग
यह उत्पाद एसी रेटेड वोल्टेज 0.6 / 1kv, ऑपरेटिंग आवृत्ति 50 हर्ट्ज लाइनों के तहत बिजली के संचरण और वितरण के लिए उपयुक्त है।
1kV ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम में पावर के ट्रांसमिशन और डिस्ट्रीब्यूशन के लिए लो वोल्टेज पावर केबल्स का इस्तेमाल किया जाता है।विद्युत शक्ति, खनन, निर्माण, धातु विज्ञान, पेट्रोकेमिकल, संचार और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, पूरी तरह से तेल-गर्भवती पेपर इन्सुलेट पावर केबल को प्रतिस्थापित करता है।
क्रॉस-लिंक्ड पॉलीइथाइलीन इंसुलेटेड पावर केबल क्रॉस-लिंक्ड पॉलीइथाइलीन इंसुलेटेड पावर केबल के पेपर-इंसुलेटेड और पीवीसी-इंसुलेटेड केबल पर कई फायदे हैं।क्रॉस-लिंक्ड पॉलीइथाइलीन केबल में उच्च विद्युत शक्ति, यांत्रिक शक्ति, उच्च उम्र बढ़ने के प्रतिरोध, पर्यावरणीय तनाव प्रतिरोध, रासायनिक संक्षारण प्रतिरोध, सरल निर्माण, उपयोग में आसानी और उच्च दीर्घकालिक कार्य तापमान के फायदे हैं।इसे वंश प्रतिबंधों के बिना रखा जा सकता है।
क्रॉस-लिंक्ड पॉलीइथाइलीन केबल के लाभ
क्रॉस-लिंक्ड पॉलीइथाइलीन केबल्स में उच्च दीर्घकालिक ऑपरेटिंग तापमान और उच्च वर्तमान रेटिंग होती है।समान पर्यावरणीय परिस्थितियों में, पीवीसी केबलों की तुलना में क्रॉस-लिंक्ड पॉलीइथाइलीन केबल को आकार में 1 या 2 चरणों (सामान्य क्रॉस-सेक्शन) तक कम किया जा सकता है।ये न केवल उत्पाद की गुणवत्ता और प्रदर्शन में सुधार करते हैं, बल्कि केबल के उत्पादन की लागत को भी कम करते हैं।बख़्तरबंद केबल
